增量旋转编码器 IXARC

机械法兰铝制

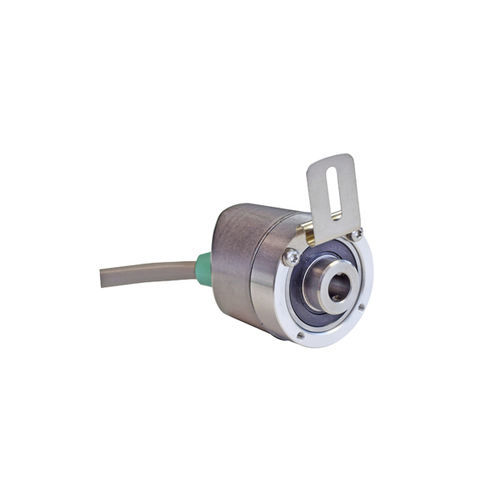

此图仅供参考。请参阅页面下方的详细技术图纸 接口 - 接口 - 可编程增量 编程功能 - PPR (1-16384), Output, Counting Direction 配置工具 - UBIFAST Configuration Tool (Version ≥ 1.6.3) 输出 - 输出驱动器 - RS 422 (TTL) Output Voltage High Level Push-Pull (HTL) - > 4 V @ 4.75-9 V 电源电压 > V-3 V @ 9-30 V 电源电压 Output Voltage Low Level Push-Pull (HTL) - 4 V Output Voltage Low Level RS422 (TTL) - 100RPM) 环境规格 - 湿度 - 98%相对湿度, 无凝结状态 机械数据 - 机械数据 - 外壳材料 - 钢 外壳涂层 - 电镀锌 法兰材料 - 铝 轴的类型 - 盲孔, 深度 = 18 mm 轴的材料 - 不锈钢 V2A (1,4305; 303) 摩擦力矩 - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最高机械速度 - ≤ 6000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 50,2 mm (1.98") 重量 - 405 g (0.89 lb) 最大轴向/径向 错位 - 静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm 电气连接 - 连接方向 - 轴向/径向 连接类型 - 电缆/连接器 接口 - Cable 2 m 电缆长度 - 2 m [79 导线截面 - 0.14 mm² / AWG 26 材料 / 类型 - PVC 最小弯曲半径 - 46 mm (1.81") 固定, 61 mm (2.4") 弯曲
