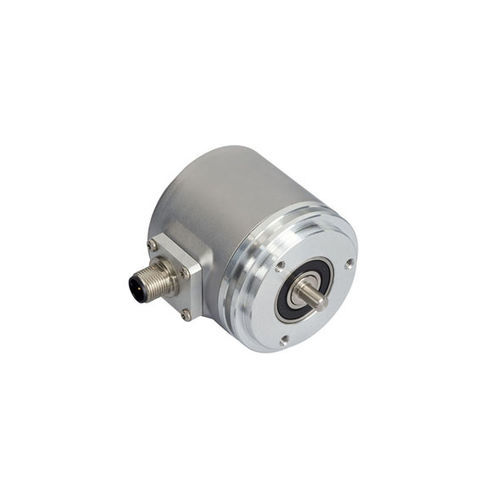

绝对值旋转编码器 IXARC

光学机械14位

此图仅供参考。请参阅页面下方的详细技术图纸 接口 - 接口 - SSI带按钮和LED 诊断 - 光电ASIC，内存，LED 手动功能 - 预设值可以通过按钮和电缆或连接器进行设置 接口周期时间 - ≥ 25 µs 输出 - 输出驱动器 - RS422 电气数据 - 电源电压 - 4.5 – 30 VDC 功耗 - ≤ 1.5 W 启动时间 - < 1 s 时钟输入 - RS 422, 通过光电耦合器 时钟速度 - 100 kHz – 2 MHz 反极性保护 - 是 短路保护 - 是 EMC:发射干扰 - DIN EN 61000-6-4 EMC:抗干扰 - DIN EN 61000-6-2 MTTF - 16.2 年在40 ℃下 传感器 - 技术 - 光学 单圈分辨率 - 13 位 分辨率 多圈 - 14 位 多圈技术 - 机械齿轮组（无需电池） 精度 (INL) - ±0.0220° (14 – 16位), ±0.0439° ( 720小时耐盐雾测试) + 油漆喷涂 法兰材料 - 铝 轴的类型 - 实心轴, 长度 = 10 mm 轴的材料 - 不锈钢 V2A (1,4305; 303) 最大轴负载 - 轴向 40 N (4.5 lbs), 径向 110 N 最小机械寿命 - 550 (20 N / 40 N), 195 (40 N / 60 N), 135 (40 N / 80 N), 85 (40 N / 110 N) 转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦力矩 - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F) 最高机械速度 - ≤ 12000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 56,7 mm (2.23") 重量 - 285 g (0.63 lb)
