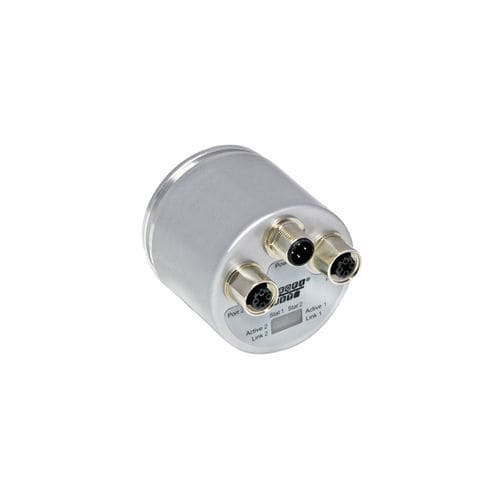

增量旋转编码器 IXARC

磁性机械12位

此图仅供参考。请参阅页面下方的详细技术图纸 接口 - 接口 - PROFINET Profil - PROFIdrive Profile 4.x, Encoder Profile 4.x 诊断 - 内存 传输速率 - Boot-Loader, Round Axis, Flashing LEDs 传输速率 - 10 / 100 Mbit 接口周期时间 - ≥ 1 ms 编程功能 - 分辨率，时基和速度，预置计数方向，IP地址过滤器 输出 - 输出驱动器 - Ethernet 电气数据 - 电源电压 - 10 – 30 VDC 功耗 - ≤ 2.5 W 启动时间 - 720小时耐盐雾测试) + 油漆喷涂 法兰材料 - 铝 轴的类型 - 实心轴, 长度 = 10 mm 轴的材料 - 不锈钢 V2A (1,4305; 303) 最大轴负载 - 轴向 40 N (4.5 lbs), 径向 110 N 最小机械寿命 - 400 (20 N / 40 N) 转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦力矩 - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) 最高机械速度 - ≤ 3000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 56,7 mm (2.23") 重量 - 420 g (0.93 lb)
