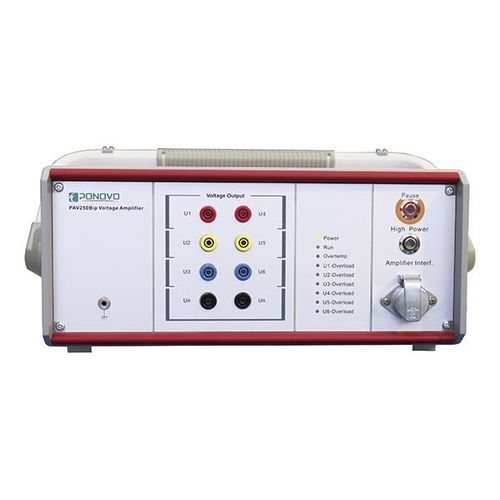

功率放大器 PAV250Bip

线性精准模拟器

PAV250Bip 是专为电力系统仿真研发设计的便携式 OPAL-RT 放大器模型。它采用线性放大器设计，精度高，可适应各种电容和电感负载。有 6 个电压输出通道，最大输出电压为 250V 或 300V。它的阶跃响应和延时精度高，仅为 80us，并具有高功率输出能力。 PAV250Bip 是需要功率放大器与 RTDS、OPAL-RT 等设备协同工作的用户在 HIL 或 PHIL 仿真应用中的最佳选择。 电压 6×0 ~ 250V RMS 最大输出功率输出功率 >75VA（250V 输出） 输入信号 0~5V RMS（± 7.07/16Vpek） 电压精度 <0.2%（5V-250V） 电压典型精度 < 0.1% 差分输入阻抗 20k 欧姆 增益 50V/V 谐波失真比 ≤0.1% 线性度 ≤0.2% 相位精度 0.2° 频率范围 DC-3kHz±1dB 电源 单相 110 伏或 220 伏交流电 机箱 3U
