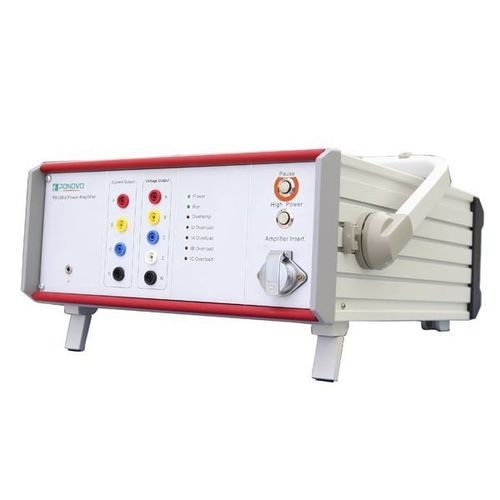

功率放大器 PA30Bip

差分线性精准

PA30Bip 便携式功率放大器采用线性放大器原理设计。它是一种非常轻便的便携式解决方案，具有三个电流输出通道和四个电压输出通道。每个电流输出通道为 30A RMS，210VA。每个电压输出通道为 120V RMS、60VA。它的频率范围高达 DC 5kHz ±1dB，延时和阶跃响应精度高，仅为 20us。 它可用于电力系统中的大量仿真应用、HIL 或 PHIL。 电流 3x0 ~ 30 A RMS 最大输出功率输出功率 210VA（30A 输出） 输入信号 0~5V RMS（± 7.07/16Vpek） 电流精度 0.2%（0.5A-30A） 电流典型精度 < 0.1% 差分输入阻抗 20k 欧姆 增益 6A/V 谐波失真比 ≤0.2% 线性度 ≤0.2% 相位精度 0.2° 频率范围 DC-5kHz±1dB 步进响应 < 20us 输入/输出延迟 < 20us 电压 4×0 ~ 120V 有效值 最大输出功率输出功率 60VA（120V 输出） 输入信号 0~5V RMS（± 7.07/16Vpek） 电压精度 0.1%（5V-120V） 电压典型精度 < 0.05% 差分输入阻抗 20k 欧姆 增益 25V/V 电源 单相 110 或 220 伏交流电，50/60 赫兹 机箱 3U
