功率放大器 PA30Bi-H

电流电压差分

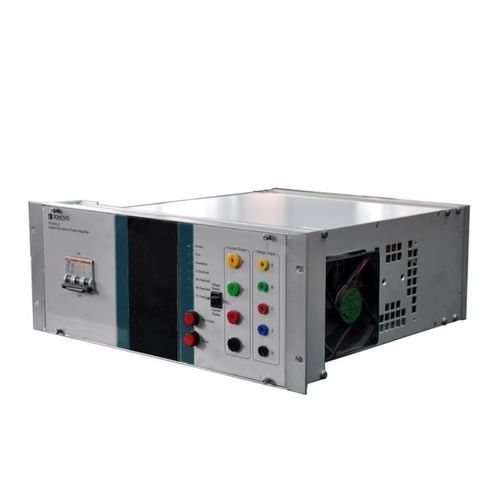

PA30Bi-H 是面板安装式功率放大器型号，可产生三相电流（最大相电流有效值为 30A，最大输出功率为 450VA）和四相电压（最大相电压有效值为 250V，最大输出功率为 75VA）。在进行硬件环路仿真时，它可以与其他放大器模型一起安装在机柜中，与 RTDS 和其他设备组成复杂的仿真系统，用于 HIL 或 PHIL 应用。 最大输出功率输出功率 450VA（30A 输出） 输入信号 0~7V RMS（± 10Vpek） 电流精度 0.2%（0.5A-30A） 电流典型精度 < 0.1% 差分输入阻抗 20k 欧姆 增益 4A/V 谐波失真比 ≤ 0.2% 线性度 ≤0 .2% 相位精度 0.2° 阶跃响应 < 20us 输入/输出延迟 < 2 0us 最大输出功率输出功率 75VA（250V 输出） 输入信号 0~7V RMS（± 10Vpek） 电压精度 0.2%（5V-250V） 电压典型精度 < 0.1%
