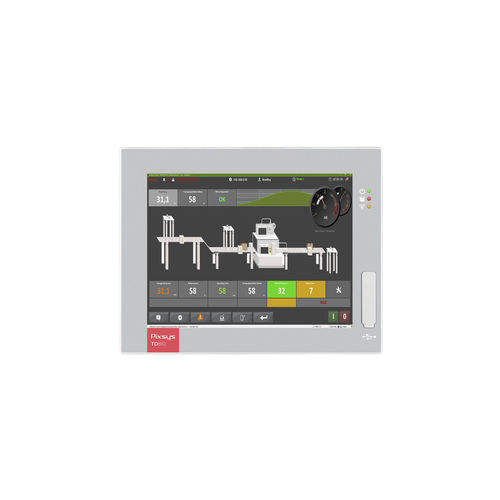

操作面板TD810是一款运行Windows CE的触摸屏人机界面。它采用ARM CORTEX A8处理器和集成的固态存储器,即使在可能受到振动等机械干扰的环境中,也适合工业使用。
两个串行总线(RS232和RS485),一个10/100/1000以太网端口和一个CanOpen总线确保与主要现场总线的连接。 可以直接连接数字I/O(最多两个ETD1644扩展板),形成一个完整而紧凑的控制系统。前面板上还有USB接口,提供数据导出、程序更新、外设连接等功能。
带 Windows CE 的整个 HMI 面板系列都具有依赖于 LogicLab 开发环境(符合编程标准 IEC-61131)的可编程软 PLC,可以在独立的面板上开发控制逻辑,而无需外部 PLC 模块的支持。SCADA Movicon 11 CE by Progea softwarehouse作为运行时集成到Pixsys面板中,可以实现强大的图形和同步,以及与集成软PLC或第三方PLC的直接接口。
---
