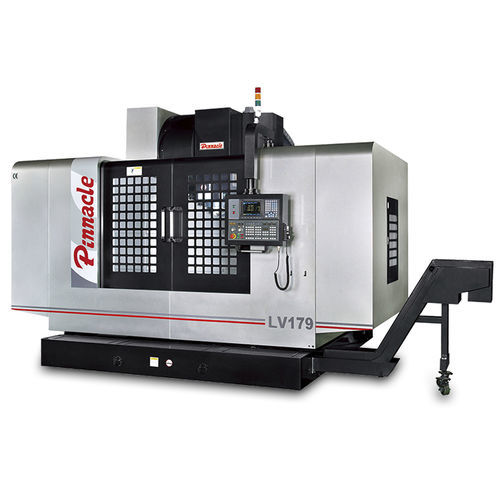

3轴CNC加工中心 LV series立式ISO 5024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- ISO 50
- 工具数量
- 24工具
- 其他特性
- 高性能, 直接传动, 高精度, 刚性
- X轴
1,500 mm, 1,700 mm, 2,000 mm
(59.06 in, 66.93 in, 78.74 in)- Y轴
900 mm
(35.43 in)- Z轴
850 mm
(33.46 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 输出功率
11 ch, 15 ch, 18.5 ch, 20 ch, 25 ch
(14.96 hp, 20 hp, 20.39 hp, 25 hp, 25.15 hp)- X轴进给速度
18 m/min, 24 m/min
- Y轴进给速度
18 m/min, 24 m/min
- Z轴进给速度
16 m/min
- 最大台面负荷
2,000 kg, 2,500 kg, 3,000 kg
(4,409 lb, 5,512 lb, 6,614 lb)- 工具重量(最大)
8 kg, 15 kg
(17.6 lb, 33.1 lb)- 总重量
14,000 kg, 15,000 kg, 16,000 kg
(30,864.72 lb, 33,069.34 lb, 35,273.96 lb)- 整体长度
4,050 mm, 4,450 mm, 5,000 mm
(159.4 in, 175.2 in, 196.9 in)- 整体宽度
2,900 mm
(114.2 in)- 总高度
3,200 mm
(126 in)
产品介绍
如果您的加工作業所追求的是高效率與高精度，嵩富線軌系列立式加工中心機就是符合您期待的機種。本機之三軸配置精密線軌，可降低行程移動摩擦力，確保高定位精度與重複精度。當然提升產能與創造利潤將是您所最關心的，即嵩富LV線軌系列加工中心機，可以幫助您達成您的期許。
特點
X,Y 軸線軌
Z Axis Box Way (Linear Way is Option)
底座四線軌
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸採用高精密 P 級滾柱線軌與寬大滑塊，X/Z軸並配置六個滑塊，Y軸八個滑塊以確保主軸加工時之穩定。
三軸採用C3級精密滾珠螺桿，螺桿直徑50mm。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
加工品質的具體保證
主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
砲筒式主軸構造。
各種主軸轉速選擇：
主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
沖屑裝置
沖屑噴嘴位在後面護罩，可避免加工中心切屑之阻塞。
