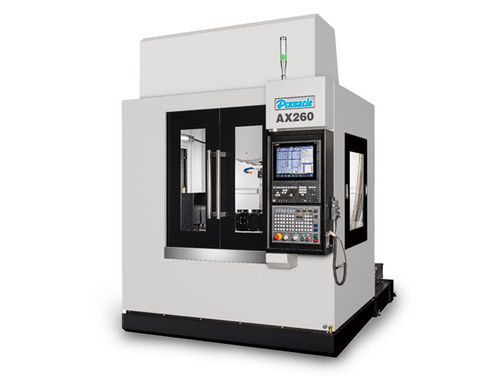

5轴CNC加工中心 AX260立式倾斜旋转台式BBT30
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 倾斜旋转台式
- 主轴头
- BBT30
- 工具数量
- 30工具
- 其他特性
- 高速, 直接传动, 刚性
- X轴
510 mm
(20.08 in)- Y轴
455 mm
(17.91 in)- Z轴
380 mm
(14.96 in)- 转速
最多: 20,000 rpm
(125,664 rad.min-1)最少: 1,500 rpm
(9,425 rad.min-1)- 输出功率
5.5 kW, 7.5 kW
(7.48 hp, 10.2 hp)- X轴进给速度
48 m/min
- Y轴进给速度
48 m/min
- Z轴进给速度
48 m/min
- 最大台面负荷
100 kg
(220 lb)- 工具重量(最大)
3 kg
(6.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
4,000 kg
(8,818.49 lb)- 整体长度
2,100 mm
(82.7 in)- 整体宽度
2,580 mm
(101.6 in)- 总高度
3,032 mm
(119.4 in)
产品介绍
本機之主要機體結構完全採用高級米漢納鑄鐵製成，經回火處理以消除應力。
A/C採滾子凸輪設計，結合轉速快、無背隙既符合成本效益。除了節省加工時間，減少工件重複安裝時間與誤差，進而提升加工效率與精度。
嵩富AX260是當今高效率，精密加工的超級機種。適合量產快速零件加工。
特點
A 軸傾斜角度150° (-30°/+120°)
C 軸迴轉角度360°
X, Y, Z軸滾柱線軌
整體機械結構高剛性，長期精度保証
主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力，硬度超過190HB。
X , Y , Z軸滑道配置25mm滾柱型線性滑軌，穩定性優異。
X , Y , Z軸採用C3級Ø28mm滾珠螺桿傳動。
珠螺桿中空冷卻(標準配備)
X , Y軸滾珠螺桿中空冷卻，可將螺桿熱變形與背隙抑制到最小程度，並且確保快速進給動作之順暢性。
主軸冷卻系統
採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特性。
旋轉工作台直徑Ø260mm
工作台旋轉與傾斜採滾子凸輪設計
A/C軸轉速26.3/84.3rpm
定位精度A/C軸(秒): 15"/10" (光學尺-opt.)
重覆精度A/C軸(秒): 10"/8" (光學尺-opt.)
