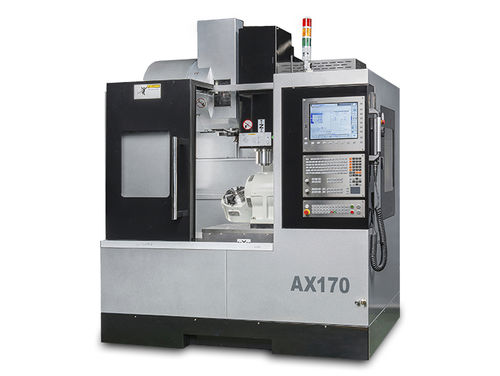

5轴CNC加工中心 AX170立式倾斜旋转台式HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 倾斜旋转台式
- 主轴头
- HSK A-63
- 工具数量
- 20工具
- 其他特性
- 高速, 直接传动, 刚性
- X轴
360 mm
(14.17 in)- Y轴
360 mm
(14.17 in)- Z轴
440 mm
(17.32 in)- 转速
最多: 15,000 rpm
(94,248 rad.min-1)最少: 1,500 rpm
(9,425 rad.min-1)- 输出功率
5.5 kW, 9.5 kW
(7.48 hp, 12.92 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
36 m/min
- 最大台面负荷
50 kg
(110 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
3,800 kg
(8,377.57 lb)- 整体长度
1,700 mm
(66.9 in)- 整体宽度
2,290 mm
(90.2 in)- 总高度
3,110 mm
(122.4 in)
产品介绍
本機之主要機體結構完全採用高級米漢納鑄鐵製成，經回火處理以消除應力。
A/C採直接驅動馬達，直接驅動系統更具有較高的轉速、高伺服反應、零背隙、動態精度優異且加工面細緻5軸同動加工，除了節省加工時間，減少工件重複安裝時間與誤差，進而提升加工效率與精度。
嵩富AX 170是當今高效率，精密加工的超級機種。適合航太，多曲面模具及多面體加工。
特點
A 軸傾斜角度240° (-120°/+120°)
C 軸迴轉角度360°
X, Y, Z軸快速進給率36/36/36 米/分
主軸錐度ISO 40
X, Y, Z軸線軌
高剛性‧穩定‧精密
整體機械結構高剛性，長期精度保証
主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力，硬度超過190HB。
X , Y , Z軸滑道配置25mm滾柱型線性滑軌，穩定性優異。
X , Y , Z軸採用C3級Ø28mm滾珠螺桿傳動。
旋轉工作台盤面直徑170MM
旋轉軸及傾斜軸使用扭力馬達
旋轉工作台直徑Ø170mm
工作台旋轉與傾斜採直驅馬達驅動
A/C軸轉速60/200rpm
定位精度A/C軸(秒): 5"/5"
重覆精度A/C軸(秒): 4"/4"
