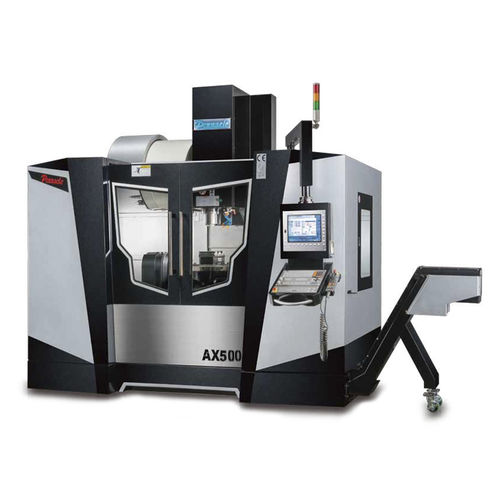

5轴CNC加工中心 AX500

立式倾斜旋转台式HSK A-63

本機之主要機體結構完全採用高級米漢納鑄鐵製成，經回火處理以消除應力。主軸頭升降採用氣缸式平衡系統，使主軸頭移動時之振動降到最小程度。 A/C採直接驅動馬達，直接驅動系統更具有較高的轉速、高伺服反應、零背隙、動態精度優異且加工面細緻。 5軸同動加工，除了節省加工時間，減少工件重複安裝時間與誤差，進而提升加工效率與精度。 特點 A軸傾斜角度220°(±110°) C軸迴轉角度360° 主軸錐度ISO 40 X, Y, Z軸線軌 整體機械結構高剛性，長期精度保証 主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力，硬度超過190HB。 X , Y , Z軸滑道配置45mm滾柱型線性滑軌，穩定性優異。 滾珠螺桿中空冷卻(標準配備) X , Y軸滾珠螺桿中空冷卻，可將螺桿熱變形與背隙抑制到最小程度，並且確保快速進給動作之順暢性。 氣壓式平衡系統 Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器，確保Z軸快速移動與穩定性，且提升加工表面的精細度。 主軸冷卻系統 採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特性。 旋轉工作台直徑Ø500mm A/C軸轉速30/90RPM 定位精度A/C軸(秒): 8"/8" 重覆精度A/C軸(秒): 4"/4" 標準配備 主軸吹氣 工件吹氣(主軸鼻端) 沖屑裝置 三軸伸縮護罩 全密閉式護罩 自動潤滑系統 工作燈 操作狀態指示燈 Z軸氣壓式平衡系統 冷卻系統 風槍及水槍 MPG手輪 熱交換器 RS-232介面 剛性攻牙 主軸油溫冷卻器 中空螺桿及冷卻 A軸定位編碼器 C軸定位編碼器 工具箱及工具 水平調整螺絲及墊塊 操作手冊及程式手冊
