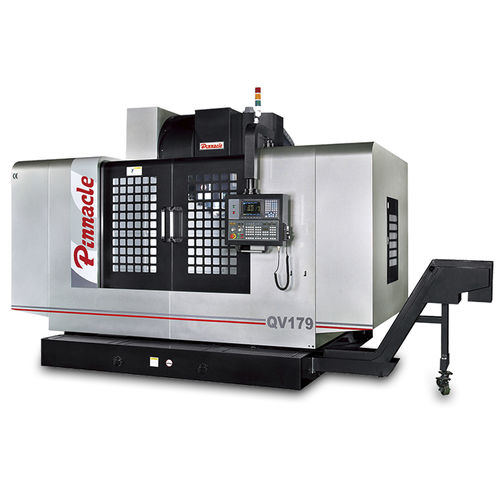

3轴CNC加工中心 QV series立式ISO 5024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- ISO 50
- 工具数量
- 24工具, 32工具
- 应用
- 用于重型加工
- 其他特性
- 高速, 高性能, 高刚性, 换刀
- X轴
1,500 mm, 1,700 mm, 2,000 mm
(59.06 in, 66.93 in, 78.74 in)- Y轴
900 mm
(35.43 in)- Z轴
850 mm
(33.46 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 输出功率
11 kW, 15 kW, 18.5 kW
(14.96 hp, 20.39 hp, 25.15 hp)- X轴进给速度
16 m/min
- Y轴进给速度
16 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
2,000 kg, 2,500 kg, 3,000 kg
(4,409 lb, 5,512 lb, 6,614 lb)- 工具重量(最大)
8 kg, 15 kg
(17.6 lb, 33.1 lb)- 总重量
14,000 kg, 15,000 kg, 16,000 kg
(30,864.72 lb, 33,069.34 lb, 35,273.96 lb)- 整体长度
3,950 mm, 4,450 mm, 5,000 mm
(155.5 in, 175.2 in, 196.9 in)- 整体宽度
2,900 mm
(114.2 in)
产品介绍
現在您可輕鬆擁有一部超值加工中心機，以卓越特出的性能，作完美的重切削加工。而機器之穩定性與剛性，更是發揮道最高境界。嵩富硬軌系列立式加工中心機，秉持最佳化的結構設計，確保多年使用後，仍可維持最佳性能。如果您希望擁有一部真正能為您提升加工效率，降低生產成本的加工中心機，嵩富QV系列機種值得您信賴，也是您生產線上的最佳生產利器。
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用C3級精密滾珠螺桿。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
加工品質的具體保證
主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
砲筒式主軸構造。
各種主軸轉速選擇：
主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
