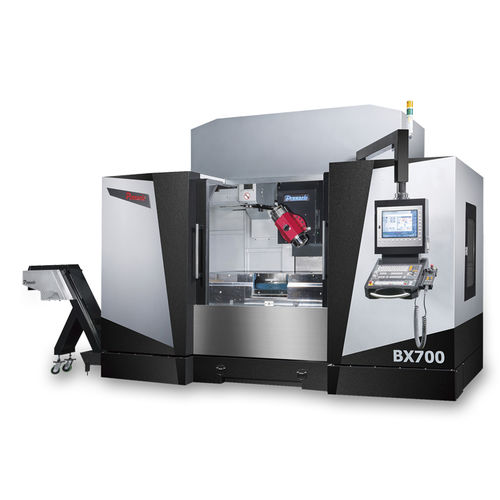

5轴CNC加工中心 BX series立式旋转台HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 主轴头
- HSK A-63, HSK-T63
- 其他特性
- 高速, 高效率, 直接传动, 大功率, 精准
- X轴
1,300 mm, 1,400 mm
(51.18 in, 55.12 in)- Y轴
610 mm, 710 mm
(24.02 in, 27.95 in)- Z轴
最多: 810 mm
(31.89 in)最少: 610 mm
(24.02 in)- 转速
15,000 rpm
(94,248 rad.min-1)- 输出功率
15 kW, 19 kW, 19.4 kW, 23 kW
(20.39 hp, 25.83 hp, 26.38 hp, 31.27 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
24 m/min
- 最大台面负荷
500 kg, 800 kg, 850 kg, 1,000 kg
(1,102 lb, 1,764 lb, 1,874 lb, 2,205 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
7,200 kg, 12,000 kg
(15,873.28 lb, 26,455.47 lb)- 整体长度
3,230 mm, 3,450 mm
(127.2 in, 135.8 in)- 整体宽度
2,300 mm
(90.6 in)- 总高度
2,550 mm, 2,560 mm
(100.4 in, 100.8 in)
产品介绍
嵩富BX系列是當今市場上最新型、最精密的五軸加工中心機。簡易的工件裝夾，適合複雜工件的多面加工。除了不影響加工精度，並可節省加工時間。最佳化的五軸加工設計概念，適合全球客戶的各種加工需求。嵩富BX系列之特色為高剛性的機器結構，可提供廣泛的加工能力。高級米漢納鑄件，經回火及應力消除。鑄件熱處理硬度高達HB190，即便多年使用仍無變形之慮。
獨特B軸設計（選配）
BX700DD之B軸傳動機構採用創新的雙蝸輪/蝸桿及直接驅動。除了具有動作順暢及大扭力輸出特色，直接驅動系統更具有較高的轉速、高伺服反應、零背隙、動態精度優異且加工面細緻。外部冷卻系統有效降低結構熱變形及精度變化。由於溫度保持在低溫且穩定狀態，因此可確保輸出扭力的一致性。
B軸後端裝有角度編碼器以提升B軸之定位精度。B軸及C軸採用馬達直接驅動，有助於提升整體精度及機器之加工效率。
嵩富BX系列五軸同動加工中心機，是最具經濟效益的投資。此系列機器在提升加工精度及減少加工時間方面，提供肯定的立即效果。
BX700 / BX500是具有高速、高精度的五軸同動加工中心機，搭載海德漢TNC640控制器。本機採用15000rpm內藏式主軸。主軸頭(B軸)迴轉角度±120°。Ø630mm旋轉工作台(C軸)為內藏式直接驅動。除了節省安裝空間。並且使複雜工件加工只需一次裝夾即可快速完成，大幅節省加工時間。
氣壓式平衡系統
Z軸移動採用作動靈敏的氣壓缸配重平衡。氣壓迴路附有蓄壓器，以提升平衡性能，並且可確保Z軸快速移動與穩定性。更有助於提升加工表面的精細度。
主軸冷系統
採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特色。
滾柱型線軌
X/Y/Z軸皆配置滾柱型線性滑軌，具有最佳剛性及進給速率。X/Z軸線軌附有6個滑塊，抗振效果優異。
高剛性機器底座及鞍座
馬達直接驅動經預拉處理的超大滾珠螺桿，確保優異的切削品質。
