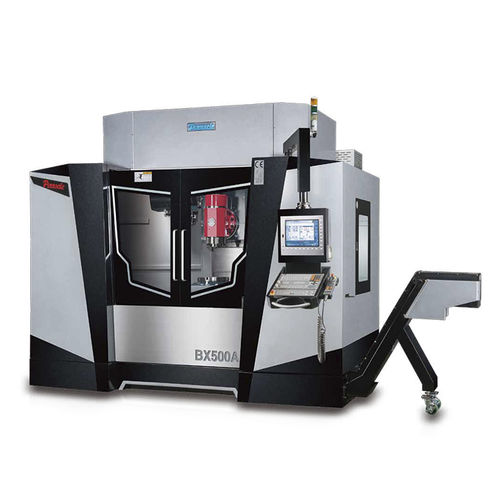

5轴CNC加工中心 BX series立式旋转台HSK A-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台
- 主轴头
- HSK A-63
- 工具数量
- 40工具, 60工具, 30工具
- 其他特性
- 高速, 大功率, 高刚性
- X轴
1,140 mm, 1,300 mm, 1,400 mm
(44.88 in, 51.18 in, 55.12 in)- Y轴
610 mm, 710 mm
(24.02 in, 27.95 in)- Z轴
810 mm
(31.89 in)- 转速
15,000 rpm
(94,248 rad.min-1)- 输出功率
15 kW, 18 kW, 19.4 kW
(20.39 hp, 24.47 hp, 26.38 hp)- X轴进给速度
36 m/min
- Y轴进给速度
36 m/min
- Z轴进给速度
24 m/min
- 最大台面负荷
350 kg, 500 kg, 800 kg, 850 kg, 1,000 kg
(772 lb, 1,102 lb, 1,764 lb, 1,874 lb, 2,205 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
6,500 kg, 6,800 kg, 11,000 kg
(14,330.05 lb, 14,991.43 lb, 24,250.85 lb)- 整体长度
3,150 mm, 3,230 mm, 3,450 mm
(124 in, 127.2 in, 135.8 in)- 整体宽度
2,300 mm
(90.6 in)- 总高度
2,550 mm, 2,560 mm
(100.4 in, 100.8 in)
产品介绍
嵩富BX系列是當今市場上最新型、最精密的五軸加工中心機。簡易的工件裝夾，適合複雜工件的多面加工。除了不影響加工精度，並可節省加工時間。最佳化的五軸加工設計概念，適合全球客戶的各種加工需求。嵩富BX系列之特色為高剛性的機器結構，可提供廣泛的加工能力。高級米漢納鑄件，經回火及應力消除。鑄件熱處理硬度高達HB190，即便多年使用仍無變形之慮。
為五軸控制立式加工中心機附迴轉式主軸頭及旋轉工作台。旋轉工作台可拆下，將機器轉換成四軸加工中心機。
獨特B軸設計（選配）
B軸傳動機構採用創新的雙蝸輪/蝸桿及直接驅動。除了具有動作順暢及大扭力輸出特色，直接驅動系統更具有較高的轉速、高伺服反應、零背隙、動態精度優異且加工面細緻。外部冷卻系統有效降低結構熱變形及精度變化。由於溫度保持在低溫且穩定狀態，因此可確保輸出扭力的一致性。
B軸後端裝有角度編碼器以提升B軸之定位精度。B軸採用馬達直接驅動，有助於提升整體精度及機器之加工效率。
氣壓式平衡系統
Z軸移動採用作動靈敏的氣壓缸配重平衡。氣壓迴路附有蓄壓器，以提升平衡性能，並且可確保Z軸快速移動與穩定性。更有助於提升加工表面的精細度。
主軸冷系統
採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特色。
滾柱型線軌
X/Y/Z軸皆配置滾柱型線性滑軌，具有最佳剛性及進給速率。X/Z軸線軌附有6個滑塊，抗振效果優異。
