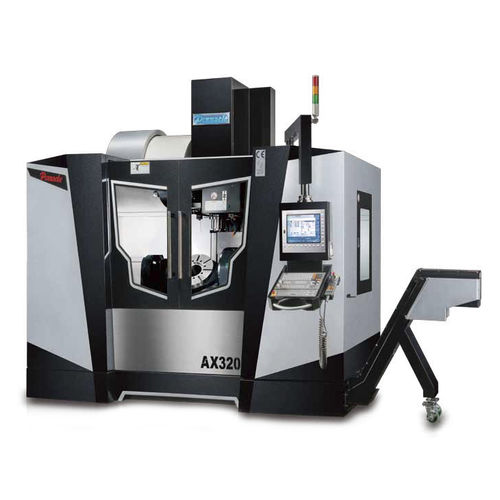

5轴CNC加工中心 AX320 立式倾斜旋转台式24工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 倾斜旋转台式
- 工具数量
- 24工具, 40工具, 30工具
- 其他特性
- 直接传动, 刚性
- X轴
660 mm
(25.98 in)- Y轴
610 mm
(24.02 in)- Z轴
610 mm
(24.02 in)- 转速
最多: 24,000 rpm
(150,796 rad.min-1)最少: 12,000 rpm
(75,398 rad.min-1)- 输出功率
9 kW, 12 kW
(12.24 hp, 16.32 hp)- X轴进给速度
30 m/min
- Y轴进给速度
30 m/min
- Z轴进给速度
24 m/min
- 最大台面负荷
150 kg
(331 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 总重量
6,500 kg
(14,330.05 lb)- 整体长度
2,660 mm
(104.7 in)- 整体宽度
2,230 mm
(87.8 in)- 总高度
2,560 mm
(100.8 in)
产品介绍
本機之主要機體結構完全採用高級米漢納鑄鐵製成，經回火處理以消除應力。主軸頭升降採用氣缸式平衡系統，使主軸頭移動時之振動降到最小程度。
5軸同動加工，除了節省加工時間，減少工件重複安裝時間與誤差，進而提升加工效率與精度。
嵩富AX 320/AX 450是當今高效率，精密加工的超級機種。適合航太，多曲面模具及多面體加工。
特點
X, Y, Z軸行程660 × 610 × 610 mm
A 軸傾斜角度150°(-120°/+30°)
C 軸迴轉角度360°
主軸錐度ISO 40
X, Y, Z軸線軌
整體機械結構高剛性，長期精度保証
主要機器結構體完全採用高級米漢納鑄鐵(GB300)製成。經回火處理以消除應力，硬度超過190HB。
X , Y , Z軸滑道配置45mm滾柱型線性滑軌，穩定性優異。
X , Y , Z軸採用C3級Ø40mm滾珠螺桿傳動。
滾珠螺桿中空冷卻(標準配備)
X , Y軸滾珠螺桿中空冷卻，可將螺桿熱變形與背隙抑制到最小程度，並且確保快速進給動作之順暢性。
氣壓式平衡系統
Z軸移動採用無配重之氣壓式平衡。氣壓迴路附有蓄壓器，確保Z軸快速移動與穩定性，且提升加工表面的精細度。
主軸冷卻系統
採用主軸油溫冷卻器，提供主軸之常溫運轉，以及延長主軸壽命。此外，使本機展現高效率與高精度加工特性。
