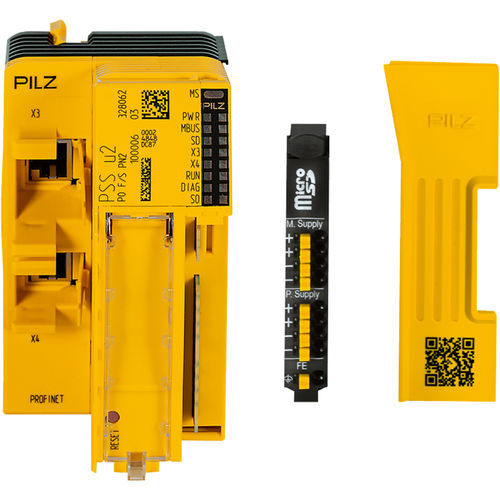

用于远程I/O系统中PSS U2的头模块,故障保护和标准,2 个RJ45包容式连接器,带有PROFIsafe配置文件的PROFINET,符合 性C类(CC-C ),IRT/RT,共享设备,用于连接模块电源和外围设备的集成电源电压 ,潜在隔离, 用于连接功能接地的连接,用于microSD卡的插槽
般数据
Approval - CE
cULus Listed
TÜV
适用范围 - 标准/故障安全
技术数据
电气数据
U1的用途 - 模块电源
供电电压 (V) - 24
24
电源电压类型U1 - DC
功率消耗DC - 28.8
电势隔离U1 - 是
U2的用途 - 外围电源
供电电压2 (V) - 24
24
电源电压类型U2 - DC
U2的公差 - -30 %/+25 %
电势隔离U2 - 是
Съемные носители
插件式存储器 - 微型 SD 卡
Интерфейс PROFINET
PROFINET传输速率设置 - 自动
PROFINET (RT)循环时间 - 1 ...512 ms
PROFINET的可设置传输速率 - 100 MBit/s
设备上的PROFINET连接器类型 - RJ45
PROFINET类型 - IO设备
PROFINET认证 - PNO
PROFINET制造商ID - 092Fh
PROFINET (IRT)循环时间 - 1 ...16 ms
Экологические данные
保护类型,安装 -
冲击应力测试所依据的标准1规定的加速度 - 150 m/s²
以摄氏度一表示的环境温度 - 0
60
允许/不允许凝结 - 不允许
过电压等级 - 二
保护类型,机壳 -
环境温度标准 - EN 60068-2-14
EMC 达到标准 ... - EN 611312(B区)
海平面以上最大安装高度不受额定功率的限制 - 2000 m
存储温度标准 - EN 60068-2-1/-2
湿度额定值 - 93 % r.h.40 °C
应遵守的间隙与爬电距离标准 - EN 61131-2
UL/IEC 61010-2-201
振动测试所依据的标准 - EN 60068-2-6
设备可使用的气候适宜性标准 - EN 60068-2-30
EN 60068-2-2
EN 60068-2-1
EN 60068-2-78
EN 60068-2-14
气候适宜性标准 - EN 60068-2-78
间隙与爬电距离污染程度规范 - 2
Потенциальное разделение
电路元件之间存在的电位隔离2 - UB和模块电源
电位隔离类型4 - 功能绝缘
电路元件之间存在的电位隔离4 - 模块电源和PROFINET
电位隔离类型3 - 功能绝缘
电位隔离类型2 - 功能绝缘
电路元件之间存在的电位隔离3 - 外围和模块电源
电位隔离类型1 - 功能绝缘
电路元件之间存在的电位隔离1 - UB和外围电源
механические данные
端子样式 - 可插拔
连接端子 - 弹簧加载端子
高度尺寸 - 110.1
外壳上面部分材质 - PC
净重 - 240
深度尺寸 - 94.7
宽度尺寸 - 64.1
壳体材料下部 - PPE
总重 - 260
