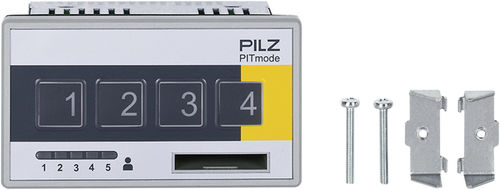

操作模式选择器 PIT m3.2p

PITMODE 电子选择开关，用于安装控制站，并通过非接触式钥匙和钥匙选择安全安 装 5 种操作模式。4 种操作模式 OM1 至 OM4 和特殊模 式 OM5。通过 LED 指示灯，用于传输收发器钥匙钥匙钥匙 ID 号的钥匙 ID 接口 显示授权信息。 般数据 Approval - CE cULus Listed FCC IC TÜV Sensor principle - Transponder 应答器编码 - 0x1111（PILZ） 技术数据 电气数据 供电电压 (V) - 24 V 电源电压类型U1 - DC 输入 输入的数量 - 3 输入时的信号电平为 0 - -3 - +5 VDC 输入的直流电压 - 24 V DC 输入和设备电子之间的电隔离 - 否 半导体输出 半导体输出是否电隔离 - 否 半导体输出短路保护 - 是 环境数据 设备可使用的气候适宜性标准 - DIN IEC 60068-2-3 以摄氏度一表示的环境温度 - -20 - 60 °C 气候适宜性标准 - EN 60068-2-78 湿度额定值 - 95 % r.h.40 °C EMC 达到标准 ... - EN 60947-5-1 振动测试所依据的标准 - EN 60068-2-6 应遵守的间隙与爬电距离标准 - EN 60664-1 过电压等级 - 二 间隙与爬电距离污染程度规范 - 2 保护类型，安装 - 保护类型，机壳 - 端子保护类型 - 时代 时间按钮 OM1 ...OM4 - 50 ms ...5 s 时间按钮 OM1 服务 - 5 s ...10 s 机械数据 安装位置 - 任意 最大的电缆长度 - 1000 m 壳体材料下部 - ST + 10µ Zn 外壳材料前板 - ABS 连接端子 - 螺丝式端子，可插拔 弹簧加载端子，可插拔 柔性AWG导体的允许截面面积 - 28 - 16 AWG 高度尺寸 - 55 mm 宽度尺寸 - 98 mm 深度尺寸 - 43 mm 净重 - 140 g 总重 - 260 g 转发器 应答器电源供应 - 无源（无电池） 操作频率 - 125 kHz
