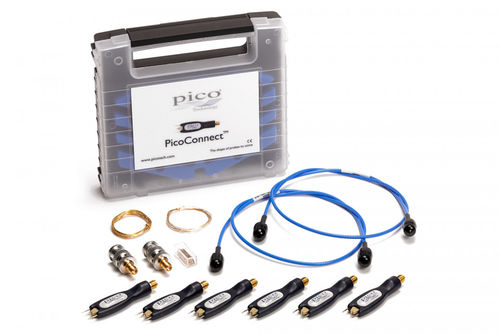

测量探头 910 series

被动微波用于示波器

一系列高性能射频、微波和脉冲探头，可对高达5 GHz (10 Gb/s)的宽带信号进行经济高效的指尖浏览。 PicoConnect 探头的尖端电容小于 0.4 pF，接地推荐负载为 220 Ω 至 910 Ω，与大多数现有的、成本更高的探测解决方案相比，其侵入性更低。为了实现低至百分之几的测量精度，它们对典型应用进行了比率补偿：探测40 Ω和100 Ω之间的传输线和端口（80 Ω至200 Ω差值）。 PicoConnect探头适合与任何具有50Ω输入的测量仪器连接，它允许宽带示波器和频谱分析仪用户浏览电路、背板、互连和系统，通常情况下不会中断其功能，而且可以在不破坏预算的情况下跨多个通道进行浏览。 该系列提供的探头分度比有÷5、÷10和÷20，阻抗适合高电压模拟和脉冲应用。每个比率都有一个直流或交流耦合选项，后者在直流偏置必须不受干扰时非常重要。整个系列是一套可互换的SMA(f)探头头，可与任何合适的50Ω电缆或附件（如滤波器、分压器、放大器和进一步的衰减）一起使用。
