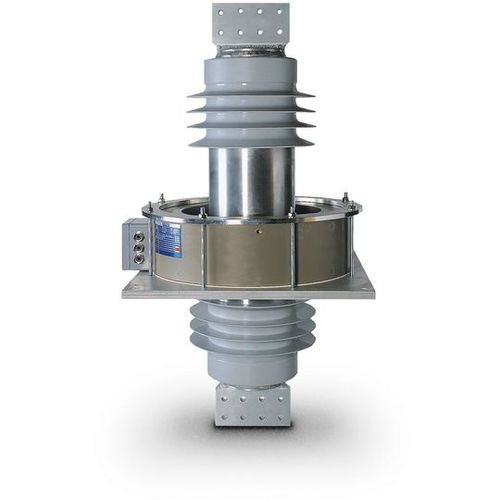

电流互感器 JLD series

干式IEC防护

JLD 型条形电流互感器用于室内和室外的中压或高压系统。 中压或高压系统。它们可将高达 5000 A 的电流转换为仪表、测量和保护装置的标准值。 条形电流互感器通常用于墙壁、地板或天花板开口处。它们主要由墙套和耦合电流互感器部分组成。壁套管提供高压绝缘，同时也是电流互感器的初级绕组。电流互感器部分最多可包含 5 个铁芯。防护等级可在 IP 20 和 IP 65 之间选择。JLD 型条形电流互感器可设计用于室外/室外、室外/室内和室内/室内应用。必须适当选择相应的壁套管和电流互感器部件的绝缘类型。室外应用采用硅树脂屏蔽套管，电流互感器部件采用耐室外树脂浇铸。电流互感器部件采用聚氨酯（PUR）浇铸，用于室内应用。特殊的铁芯填充物可确保磁性不受热压应力的影响。这使得等级精度在数十年内保持不变。 特点 - 最多可配备 5 个磁芯 - 短路电流值高 应用 - 适合安装在墙壁、地板和天花板开口处 - 适用于室内或室外应用，防护等级达 IP 65 - 可安装在墙壁开口处，占用空间小
