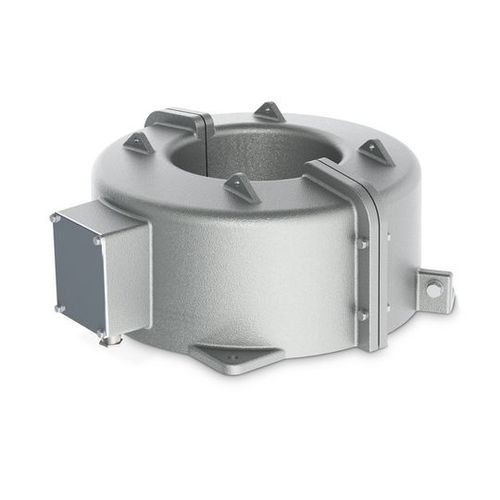

电流互感器 JK-G

封装防护封闭

JK-G / JKS-G 型电缆电流互感器用于中压或高压系统的户外应用。它们安装在高压或中压电缆上，可将高达 3000 A 的电流转换成标准值，用于仪表、测量和保护任务。 在这种互感器中，电缆提供高压绝缘，同时也是电流互感器的初级绕组。电流互感器本身安装在电缆上方的框架或横梁上。有源部件由聚氨酯树脂浇铸而成，并由铝制外壳保护。分芯式电流互感器可通过侧面的 M8 螺栓打开或关闭。次级端子在接线盒中与 M6 铸件插座连接。二次回路的连接可通过适当尺寸的电缆线耳来实现。JK-G 型 JK-G 型电流互感器是一个整体。根据型号的不同，最多可配备 4 个铁芯。防护等级为 IP 65。关于安装，出于户外可靠性的考虑，只能垂直安装，偏差为 + / - 60°。JKS-G 型 JKS-G 型电流互感器采用分芯式。最多可有两个铁芯，取决于转换和等级。防护等级为 IP 53。关于安装，出于户外可靠性的考虑，只能垂直安装，偏差为 + / - 30°。 特点 - 防护等级可达 IP 65 (IP 53) - 最多可安装 4 (2) 个电流互感器铁芯，取决于变比和等级 - 4 种不同的变压器孔径：85 毫米、115 毫米、145 毫米、225 毫米
