电压分装机 RGF

用于电力分配

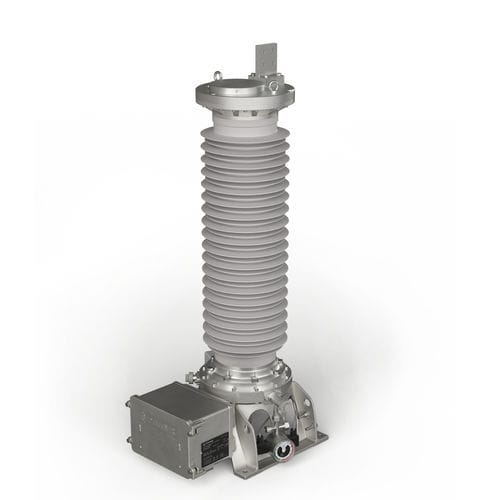

RGF 型电阻电容式分压器（RC 分压器）用于 72.5-550 kV 范围内的高压网络。它们将一次电压划分为标准化的等效二次电压，供仪表、测量和保护装置使用。 RC 分压器的有源部分由电容和并联的电阻分压元件组成。有源部分的长度沿整个绝缘子长度延伸，从而形成线性电压分布。两个元件相互校准，提供从高压侧到低压侧的精确瞬态电压信号。RC 分压器实现了极高的频率带宽；甚至可以测量直流电压 (DC)。 对于 300 kV 及更高的电压水平，可通过在分压器头部周围使用电晕环来避免场失真。 调整和过压保护元件等次级元件与等效负载复制品一起位于接线盒中。接线盒的盖板可以横向打开。测量电缆的连接插座位于接线盒的底部。 次级输出电压的连接既可以通过屏蔽测量电缆以模拟方式实现，也可以通过光纤电缆以数字方式实现。RC 分压器已在出厂前校准，并将随指定的测量电缆一起交付。
