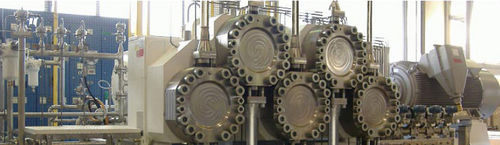

隔膜泵

用于石油碳氢化合物油

工艺隔膜三缸泵的概念是一个固定行程的往复式柱塞泵，其中工艺流体是通过中间流体驱动的隔膜来处理的。 柱塞的往复运动置换了泵腔中的油，这反过来又移动了泵前端的膜片。加工液通过隔膜的交替弯曲被吸入和排出，这避免了加工液与泵的其他部件和大气接触。 工艺隔膜泵是TITANO和PTO/PQO/PSO往复式柱塞泵系列的一个版本，使用标准的动力端和液体端，采用液压驱动的隔膜。 该方案用于处理任何危险液体，当必须满足严格的环境法规，以及项目内不接受柱塞无泄漏方案时。 曲柄机构 动力端与API 674 Titano和PTO/PQO/PSO往复式柱塞泵广泛使用的相同。 液体端 该系列泵的设计采用液压驱动的双膜片，带有中间安全腔。 液体端设计采用的主要解决方案如下。 获得专利的DELTA几何形状的液端设计，允许。 最小化了泵的整体尺寸和重量 高刚度的液端，在严重负载下的变形非常有限 减少了间隙体积，从而提高了容积效率 由于柱塞密封不需要注油，所以驱动隔膜所需的油量减少。
