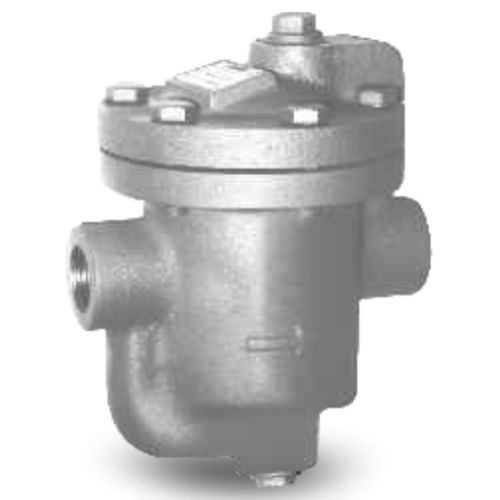

冷凝疏水阀 PT22

自动浮筒式

倒吊桶式蒸汽疏水阀根据浮力原理工作。正如其名，该机构由一个倒置的水桶组成，上面有小孔用于排放空气，水桶通过一个杠杆与一个阀门相连。 在初始位置，倒置的水桶保持在最下面的位置，一旦冷凝水进入蒸汽疏水阀，它就会通过水桶的底部流向阀体，流向出口。 一旦蒸汽进入疏水阀，它就会被吸入桶内，使桶具有浮力。然后，水桶上升并关闭阀门。 疏水阀一直保持关闭状态，直到蒸汽凝结，减少水桶的浮力，然后水桶下沉，拉开阀门，冷凝水从出口排出。 特点 在蒸汽温度下间歇性排放冷凝水 潘南特倒吊桶式蒸汽疏水阀能承受较高的压力和过热蒸汽。 这些疏水阀可以在背压下良好运行。 能抵抗冰冻的破坏。 能承受水锤的冲击。 阀门和阀座经过特殊的感应淬火处理，能承受连续长时间的运行。 限制条件 必须始终保持水封以确保正常运行 不能在冷凝水形成时排放。总是有上游的冷凝水堆积。 如果水桶的通风口被堵住，疏水阀就会被锁住。 疏水阀的安装必须使水桶处于垂直方向，以便自由运行。 疏水阀应安装在需要排水的设备下面，否则可能会失去原动力，影响疏水阀的运行。 进口压力突然降低或过热的蒸汽可能会破坏水的原动力。
