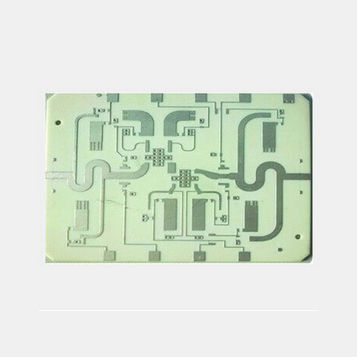

高频率印刷电路板

单涂层

1.最高 64 层加工技术，最小线迹和空间为 2.5 / 2.5mil，板厚和孔径的最高比例为 16:1。 2.长短金手指加工技术和高密度迹线的精度控制，满足光电通讯产品的设计要求。 3.高精度反钻孔技术，降低通孔的等效串联电感，满足产品对信号传输完整性的要求； 4.先进的金属基和超厚铜制造工艺，满足电源产品的高散热要求。 5.高精度机械和激光深度控制技术，实现产品结构的多级阶梯槽，满足不同层次的装配要求。 6.成熟的混压工艺，实现FR-4与高频材料的混合，在实现产品高频性能的前提下，为客户节约材料成本。 7.先进的抗CAF工艺技术，大大提高了PCB产品的可靠性和使用寿命。 8.先进的预埋电容和预埋电阻技术大大提高了 PCB 产品的性能。 9.先进的内层...技术可满足高频电路的信息传输要求。 先进的加工和测试设备 1.以色列进口的 Orbotech AOI（自动光学检测）机，用于检测高精度电路。 2.美国进口的高精度阻抗测试仪，满足阻抗测试要求。
