5G天线印刷电路板
4涂层

5G天线印刷电路板
5G天线印刷电路板
5G天线印刷电路板
添加到我的收藏夹
添加到产品对比表


产品规格型号

应用
用于5G天线
层数
4涂层

产品介绍

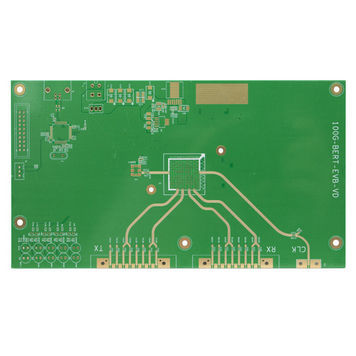

5G 信号测试 PCB 电路板,该类型电路板采用 RO4350B+TU768 材料,经混压、机械钻孔、表面浸金等工艺制作而成,最小孔径可达 0.2mm,最小轨迹/间距可达 100/100um。该 PCB 电路板广泛应用于 5G 信号测试领域。 材料 RO4350B+TU768 板厚 1.6 毫米 最小孔径 0.2 毫米 最小轨道/间距 100/100 微米 最小板厚和孔径比 / 表面处理 浸金(ENIG)0.05 微米

---

PDF产品目录

该产品还没有PDF产品手册

查看PCBWay的所有产品目录
