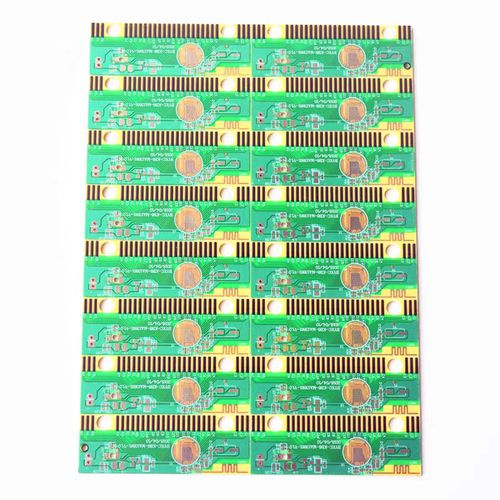

多层印刷电路板

单涂层双涂层

碳墨印刷电路板采用碳浆丝网填孔工艺制成。碳颗粒均匀地分布在热塑性树脂中制成导电油墨，然后覆盖上阻焊油墨。其韧性高、厚度薄、绝缘性好，价格低于镀金。它常用于高压、脉冲和高频电路。 在印刷电路板上制作电路最常用的方法是减法和加法工艺法。加法工艺使用无电解铜或电镀铜生成电路，制作导电碳墨印刷电路板也是一种加法工艺。导电碳墨用于制作导线，导线印在绝缘体上。用这种方法制作各种形状的导电碳墨印刷电路板既简单又有效。 碳墨印刷电路板的生产工艺是减法工艺和加法工艺相结合的 PCB 板制造方法。目前，导电碳墨印刷电路板在应用领域取得了突破性进展，尤其是在低功耗的电子产品中。作为导电碳墨印刷电路板上的永久导电涂层，导电碳墨印刷电路板已被许多电子设计师所采用和推广。 导电碳墨生产工艺成熟稳定，产品质量领先，具有优异的印刷性、耐热性和防潮性，发热性能稳定，广泛应用于远红外烘箱、培养箱、电热毯、桑拿房、电热地暖板、温室电加热等领域。具有广阔的发展前景。
