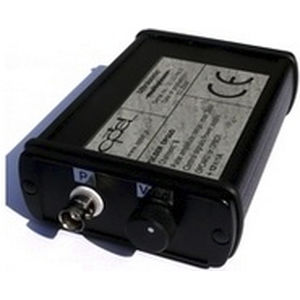

无线电收发器 OPGUD-01

超声波

我们的脉冲发送器和接收器电路的基本版本具有火柴盒和集成放大器的尺寸。它直接从我们的示波器卡供电，可以直接从 PC 调节发射器电压。本设备适用于我们的 OPKUD 卡或 OPBOX。 规格： 脉冲发生器：步进脉冲发生器，50V-360V 8 级（电压取决于使用的探头），20ns 边缘下降时间，分离， 放大器：40dB 尺寸：40x85x25mm 特点： 脉冲发生器电路波形：触发信号的上升沿（描述为 Trig Inp）启动传感器充电过程，大约需要 3us。在此之后，放电传感器的晶体管开关被打开（放电时间约为 20ns，但如果传感器的电容太大，它可能会更长；如果传感器是由标准陶瓷制成的，则达到极限值，则为 0.1 mm 厚， 直径为 8 mm）。
