法兰抗震支架 S.C. series
金属橡胶

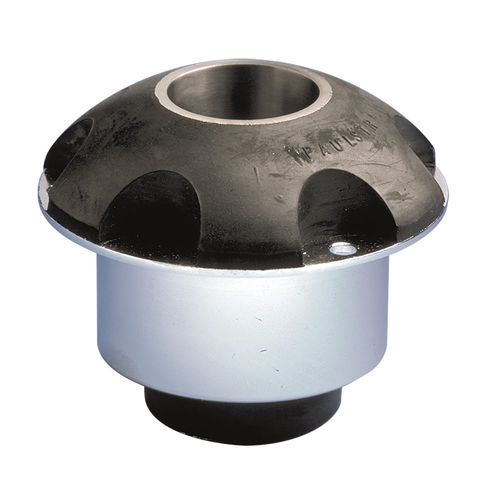

法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 2
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 3
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 4
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 5
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 6
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 7
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 8
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 9
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 10
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 11
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 12
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 13
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 14
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 15
法兰抗震支架 - S.C. series - PAULSTRA - 金属 / 橡胶 - 图像 - 16
添加到我的收藏夹
添加到产品对比表


产品规格型号

形状
法兰
材料
金属, 橡胶
静载荷

最多: 2,600 daN

最少: 1 daN

直径

最多: 170 mm
(6.693 in)

最少: 20 mm
(0.787 in)

产品介绍

抗震支架,安全的移动应用,全宽范围。 S.C.支架包括一个粘合在内管和外罩之间的环形部分。外罩有一个安装法兰(4种不同类型)。 优点 ► 范围广泛。 适用于20种现有类型的3种硬度的橡胶,允许将安装作为负载和激励频率的函数进行优化。 规格 S.C.支架的设计具有以下基本特征。 ► 轴向弹性比径向弹性高四倍。 ► 橡胶在剪力作用下工作。 ► 对冲击或意外过载的渐进式缓冲,只要用一个大的金属垫圈来承受橡胶圆顶。 ► 在形状1中安装时可作为故障安全组件使用。

---

PDF产品目录
