模拟I/O模块 H

数字PROFIBUS-DPCAN

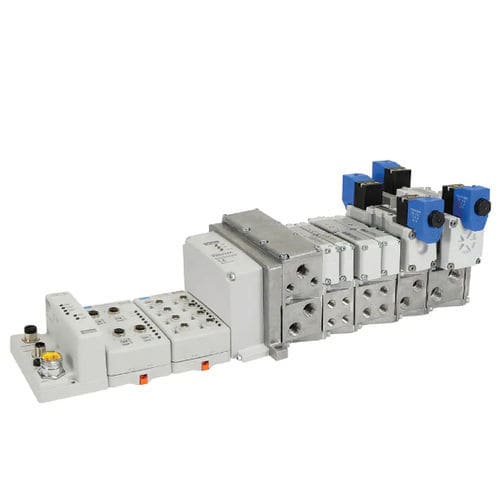

H系列 Micro阀和H系列 ISO阀的系列采用H系列现场总线（H Seriesnet）。可与Rockwell CompactLogix和ControlLogix系列PLC具有优先连接。这意味着H Seriesnet模块中的零件编号已写入Rockwell RSLogix 5000 PLC软件中，并简化了其设置过程。支持的协议有：DeviceNet、Ethernet/IP、Profibus-DP和ControlNet。输入输出可选数字量与模拟量。对于H系列ISO阀，它可以控制不超过32个线圈。H Micro系列阀通过总线可扩展不超过3个，每个总线扩展可允许控制32个线圈，每个可扩展电缆长度不超过1米。通讯模块可直接连接多达256个输入和256个输出。I/O模块与电源扩展可选模块可安装在通讯模块和阀驱动模块之间。对于ISO HA/HB阀和H系列Micro阀的每个阀块可安装控制32个线圈；对于H1、H2和H3阀可安装控制24个线圈。 • 使用H 系列Micro阀与H系列 ISO阀 • 支持协议：有DeviceNet、Ethernet/IP、Profibus-DP和ControlNet • I/O选项：有数字量输入/输出，模拟量输入/输出，可控制32个电磁铁，总线扩展，优先连接 • 总线扩展：对于H系列 Micro阀能支持多达128个线圈 • 节点上多达I/O点数：256个输入, 256个输出 • 阀组线圈数上限：对于ISO HA/HB阀和H 系列Micro阀可支持不超过32个线圈，对于H1、H2和H3阀可支持不超过24个线圈。
