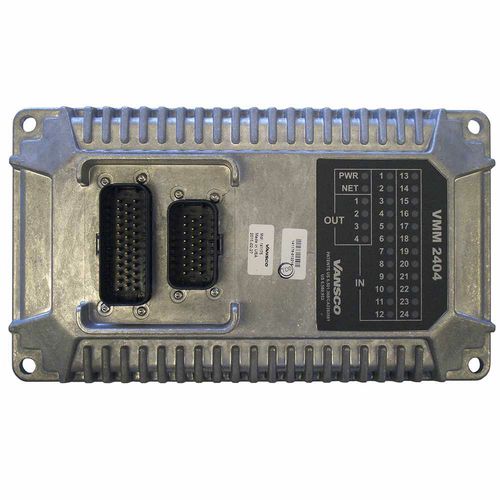

模块多路转换器 VMM2404

数字模拟CAN Bus

VMM2404是用于车辆和其他应用的通用控制器，其稳定电压小于或等于32 Vdc。VMM2404具有24个输入和4个高侧输出以及一个CAN/J1939通信端口。 VMM2404与其他派克Vansco复用模块100% 兼容。 该VMM2404有9个专用数字输入和15个通用输入，可配置为高电平有效或低电平有效信号。此外，通用输入可用于读取模拟电压或作为频率输入（2 AC 耦合和13 DC 耦合）。VMM2404具有4个高边输出，最大PWM频率为500 Hz，以及4个低边输出能够进行电流检测。输出可以驱动任何类型的车辆负载，包括继电器，螺线管，风扇等。 为了符合严格的SAE J1455/EP455环境标准，系统通过增强诊断和基于Windows的梯形图逻辑编程推进复用技术。该单元可以单独使用或与其他复用模块一起使用。多路复用系统设计用于简化和减少电气系统故障排除，维护和文件管理时间。 VMM模块是自编程的，并具有指示输入，输出，电源和网络活动条件的状态LED。 VMM2404连续监视其输出的故障信息。检测到的故障包括短路（接地或电源），过流和开路负载.VMM2404允许系统通过允许输出以电子方式保护自己来减少熔断器的数量。在发生故障时，设备将禁用出现故障的输出。 VMM2404具有30个红色诊断LED，可用于指示输入，输出，电源和控制器局域网（CAN）的状态。 板上诊断功能便于故障排除，而VMM2404等模块自动编程通过将模块和程序清单保持最小来减轻时间和维护成本。 VMM用户非常喜欢模块的坚固设计，以及遵守严格的行业环境要求和通信（SAE J1939）标准。所有这些功能使控制器易于集成到任何公路或非公路车辆。
