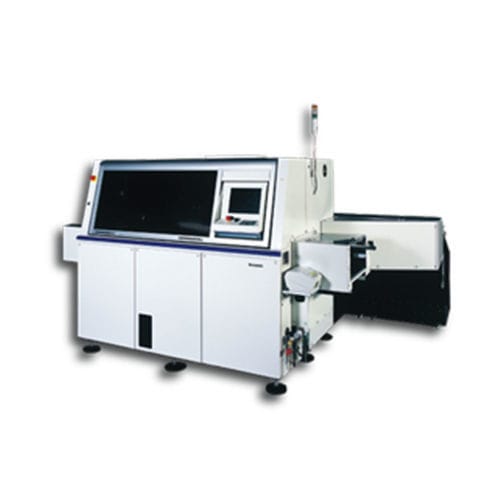

销插入机 RG131

气动手动用于径向引线元件

RG131 是一款高密度径向引线元件插入机，配有导向销系统，能以 14 400 cph（0.25 件/元件）的速度提供稳定的高密度插入。 这种通孔机器可插入间距范围为 2.5 毫米、5.0 毫米或 7.5 毫米的元件，并允许输入 40 或 80 个元件--元件范围广，占地面积小，拥有成本低。 完全自动恢复功能可纠正插入错误，而零件排气检测系统可主动补充零件，提高持续生产率。 - 4 个插入方向（0°、90°、-90°、180） - 通用平台的间距范围广，包括 2.5/5.0/7.5 和 10 毫米间距--无需在插入后手动放置 10 毫米间距的部件 - 自动恢复和部件排气检测 - 增强型可编程 T-Clinch 技术通过消除底部布局的短路，确保无干扰插入 - 元件范围广，直径可达 18 毫米 (ø) PCB 尺寸（毫米） - 长 50 毫米 x 宽 50 毫米至长 508 毫米 x 宽 381 毫米 最大速度 * - 0.25 秒/元件至 0.6 秒/元件 [*1] 元件输入数量 - 40 适用元件 - 间距 2.5 毫米、5.0 毫米、7.5 毫米、10.0 毫米 高度 Hn=Max.26 毫米 直径 D=Max.18 毫米 电阻器、电解电容器、陶瓷电容器、LED、晶体管、滤波器、电阻器网络 PCB 交换时间 - ~2s 至约 4s （室温 20℃） 插入方向 - 4 个方向（0°, 90°, -90°, 180°) 电源 * - 3 相 AC 200 V，3.5 kVA [*2] 气动源 - 0.5 兆帕，80 升/分钟（A.N.R.） 尺寸（毫米） - 宽 3,200 x 深 2,417 x 高 1,620 [*3]
