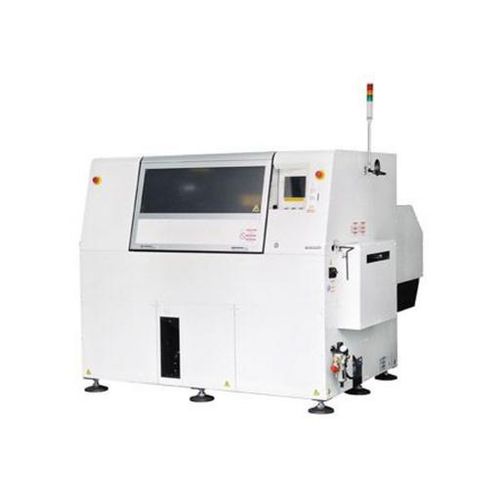

十字形插入机 AV132

气动用于轴向引线元件印刷电路板

AV 高速轴向引线元件插入机设计紧凑，性能达到 30,000 CPH。密集供应单元配置有 40 或 80 个元件输入，可选配跳线，并可同时容纳弹药包和卷轴。双分区设置可加快转换速度，并可在生产当前作业的同时设置下一个作业。 AV132 可从四个方向插入元件：0°、90°、180° 和 270°。通过同时使用 26 毫米和 52 毫米的绑带元件以及快速、完全的自动恢复功能，最大限度地提高生产率。 - 高速轴向插入。30,000 CPH，40 或 80 输入。 - 同时运行两块印刷电路板，缩短装载时间 - 每次插入成本低 - 易于使用的触摸面板 印刷电路板尺寸（毫米）--长 50 毫米 x 宽 50 毫米至长 508 毫米 x 宽 381 毫米 最大速度 * - 0.12 秒/元件 [*1] 元件输入数量 - 40 + 40 + JW（JW 为可选项） 适用元件 - 电阻器 1/8 W、1/6 W、1/4 W、1/2 W、跳线（镀锡线）、二极管、圆柱形陶瓷电容器 PCB 更换时间 - 约 2.0 秒 插入方向 - 4 个方向（0°、90°、180°、270） 电源 * - 3 相 AC 200 V，3.5 kVA [*2] 气动源 - 0.5 兆帕，200 升/分钟（A.N.R.） 尺寸（毫米）* - 宽 3,106 毫米 x 深 2,300 毫米 x 高 1,575 毫米 [*3] 质量 * - 2,648 千克 [*4} 型号 - NM-EJA5A
