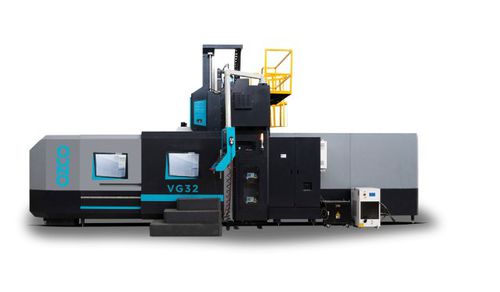

3轴CNC加工中心 VG32
立式双柱式旋转台式

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
结构: 双柱式, 旋转台式
主轴头: BT 50
工具数量: 30工具
其他特性: CE
X轴: 3,200 mm
(125.98 in)
Y轴: 2,500 mm
(98.43 in)
Z轴: 3,200 mm
(125.98 in)
转速: 6,000 rpm
(37,699 rad.min-1)
输出功率: 22 kW, 26 kW
(29.91 hp, 35.35 hp)
X轴进给速度: 15 m/min
Y轴进给速度: 15 m/min
Z轴进给速度: 12 m/min
最大台面负荷: 10,000 kg
(22,046 lb)
放置精度: 0.018 mm, 0.02 mm
(0.00071 in, 0.00079 in)
重复精度: 0.012 mm
(0.00047 in)
总重量: 31,000 kg
(68,343.3 lb)
整体长度: 8,300 mm
(326.8 in)
整体宽度: 5,200 mm
(204.7 in)
总高度: 5,300 mm
(208.7 in)

产品介绍

- 滚珠丝杠（台湾 HIWIN） - 轴承（日本 NSK） - 主轴（台湾 ROYAL） - 中央润滑装置（日本 HERG） - 气动装置（AIRTAC，台湾） - 电气系统（SCHNEIDER，法国） - 刀库 ARM 型（POJU，台湾） - 三菱 M80A 控制器，带 - 适用于所有型号的 15 英寸 LCD 屏幕控制面板 - 20 巴 CTS（冷却液通过主轴） - 气枪和冷却液枪 - 刚性攻丝 - M30 自动断电 - 控制器中的全套造型软件包 - 电气柜上的热交换器 - 水平螺钉和垫块 - 工作灯 - 三色报警灯 - 中央润滑装置 - 主轴头冷却系统 - 通过主轴的空气 - RS232 接口 - P05 10.000 控制器中的软转角功能 - MPG 手轮 - 全封闭机舱 - 2 条螺旋式 + 1 条链式输送机 - 用于分离导轨油和冷却液的撇油器 - 海德汉直线光栅尺 - 法格直线光栅尺 - 自动矩形铣头 - 90° 铣削头 - 刀具自动设置 - 垂直/水平刀库 - 数控转台 - 采埃孚齿轮箱 - 50 巴 CTS（冷却液通过主轴）工作台尺寸 - 3000x1800 毫米 T 型槽尺寸 - 22/9/180 毫米两根龙门立柱之间的距离 - 2200 毫米主轴-工作台距离 - 200-1200 毫米主轴直径 - 190 毫米切脚速度 - 1-8000 毫米/分钟控制装置 - Mitsubishi M80A 驱动器和编码器 - 三菱主电机扭矩功率 - 140/223 牛米 X 轴直线滚子导轨尺寸 - RGW55CC4R*2 Y 轴直线滚子导轨尺寸 - RGH55CA3R/ RGW55CC2R 导螺杆直径 X - GQ80x20 导螺杆直径 Y - GQ63x12 导螺杆直径 Z - GQ50x10

---
