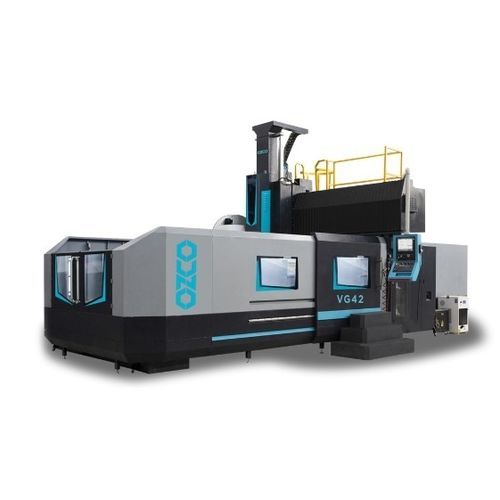

双柱式CNC加工中心 VG423轴立式旋转台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 双柱式, 旋转台式
- 主轴头
- BT 50
- 工具数量
- 30工具
- 其他特性
- CE
- X轴
4,200 mm
(165.35 in)- Y轴
2,500 mm
(98.43 in)- Z轴
1,000 mm
(39.37 in)- 转速
6,000 rpm
(37,699 rad.min-1)- 输出功率
22 kW, 26 kW
(29.91 hp, 35.35 hp)- X轴进给速度
15 m/min
- Y轴进给速度
15 m/min
- Z轴进给速度
12 m/min
- 最大台面负荷
12,000 kg
(26,455 lb)- 放置精度
0.018 mm, 0.02 mm, 0.025 mm
(0.00071 in, 0.00079 in, 0.00098 in)- 重复精度
0.012 mm, 0.016 mm
(0.00047 in, 0.00063 in)- 总重量
35,000 kg
(77,161.79 lb)- 整体长度
10,200 mm
(401.6 in)- 整体宽度
5,200 mm
(204.7 in)- 总高度
5,300 mm
(208.7 in)
产品介绍
- 滚珠丝杠（台湾 HIWIN）
- 轴承（日本 NSK）
- 主轴（台湾 ROYAL）
- 中央润滑装置（日本 HERG）
- 气动装置（AIRTAC，台湾）
- 电气系统（SCHNEIDER，法国）
- 刀库 ARM 型（POJU，台湾）
- 三菱 M80A 控制器，带
- 适用于所有型号的 15 英寸 LCD 屏幕控制面板
- 20 巴 CTS（冷却液通过主轴）
- 气枪和冷却液枪
- 刚性攻丝
- M30 自动断电
- 控制器中的全套造型软件包
- 电气柜上的热交换器
- 水平螺钉和垫块
- 工作灯
- 三色报警灯
- 中央润滑装置
- 主轴头冷却系统
- 通过主轴的空气
- RS232 接口
- P05 10.000 控制器中的软转角功能
- MPG 手轮
- 全封闭机舱
- 2 条螺旋式 + 1 条链式输送机
- 用于分离导轨油和冷却液的撇油器
- 海德汉直线光栅尺
- 法格直线光栅尺
- 自动矩形铣头
- 90° 铣削头
- 刀具自动设置
- 垂直/水平刀库
- 数控转台
- 采埃孚齿轮箱
- 50 巴 CTS（冷却液通过主轴）
工作台尺寸 - 4000x1800 毫米
T 型槽尺寸 - 28/9/180 毫米
两根龙门立柱之间的距离 - 2200 毫米
主轴-工作台距离 - 200-1200 毫米
主轴直径 - 190 毫米
切割脚速度 - 1-8000 毫米/分钟
控制装置 - 110/350 毫米
驱动器和编码器 - Mitsubishi
主电机扭矩功率 - 140/223 牛米
X 轴直线滚子导轨尺寸 - RGW55CC6R*2
Y 轴直线滚子导轨尺寸 - RGH55CA3R/ RGW55CC2R
导螺杆直径 X - GQ80x20
导螺杆直径 Y - GQ63x12
导螺杆直径 Z - GQ50x10
---
