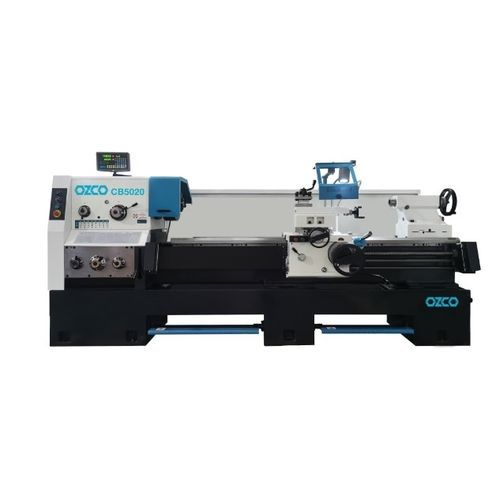

传统型车床 CB5020 卧式D1-8
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 主轴头
- D1-8
- 直径
300 mm, 500 mm, 710 mm
(11.81 in, 19.69 in, 27.95 in)- 旋转速度
最少: 9 rpm
(56.549 rad.min-1)最多: 1,600 rpm
(10,053.096 rad.min-1)- 舵机通道
82 mm
(3 in)- 标准功率
7.5 kW
(10.2 hp)- 整体长度
3,640 mm, 3,750 mm
(143 in, 148 in)- 整体宽度
975 mm, 1,120 mm
(38 in, 44 in)- 总高度
1,250 mm, 1,940 mm
(49 in, 76 in)- 重量
2,800 kg, 3,200 kg
(6,173 lb, 7,055 lb)
产品介绍
- 淬硬和磨削的 Z 轴
导轨
- 机械离合器系统
- 带安全
安全开关
- 重型刚性铸铁床身
铸铁床身
- 配备操纵杆
使用方便实用
- 机床灯
- 车床脚刹
- 冷却系统
- CE 标准
标准配件
- 3 爪车床卡盘
直径 315 毫米
- 4 爪车床卡盘
直径 400 毫米
- 面板 Ø480 mm
- 平稳托架
- 随动托架
- MK5 活顶尖
- MK6 死中心
- 螺纹规
- 四刀架
- 机床灯
- 卡盘和
刀架防护罩
- 冷却系统
- 操作工具
床身宽度 - 390 毫米
床身长度 - 240 毫米
中心宽度 - 2000 毫米
最大载重量 - Ayna ile 300 千克，Ayna+Gezer Punta ile 400 千克
台阶数 - 16
主轴锥度 - MK6
主轴孔径 - 82 毫米
复托架行程 - 320 毫米
十字滑块行程 - 145 毫米
尾座主轴（锥度） - MK5
尾座主轴直径 - 75 毫米
纵向进给 - 0,012-2,73 mm/rev
横向进给 - 0,028-6,43 mm/rev
公制螺距 - 0.5-224 （48 个）毫米
英制节距 - 72/1-8 TPI
模块化螺纹范围 - 0.5-112 （42 件）
直径螺距范围 - 56-1/4 DP（45 件）
刀柄 - 25x25 毫米
---
