弹簧张引夹 GN 9190

T形槽机械式

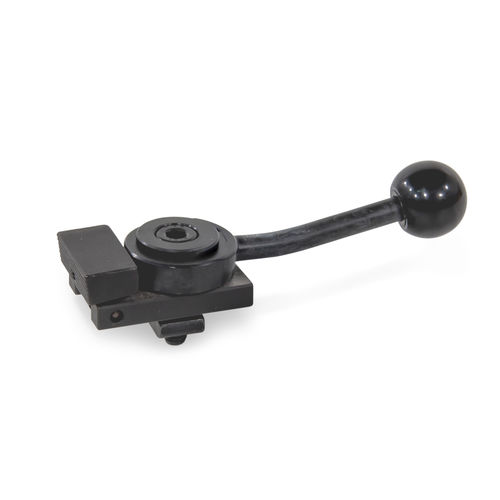

使用GN 9190侧边卡箍，工件被一个旋转的卡爪夹住。夹紧力从侧面和上方作用在工件上，并将其夹在固定挡板和支撑面上。 夹钳的夹持行程来自于偏心凸轮杆的旋转运动。当杠杆被释放时，夹钳在弹簧的作用下返回。侧面夹钳的整体高度较低，可以对工件进行全表面加工。 侧面夹钳可以直接用螺丝固定，例如在安装板上，或者用T型槽固定在机床台上。此外，它们还可以使用开槽的支撑块GN 9190.3（可作为附件）安装在垂直于T型槽的任何位置。
