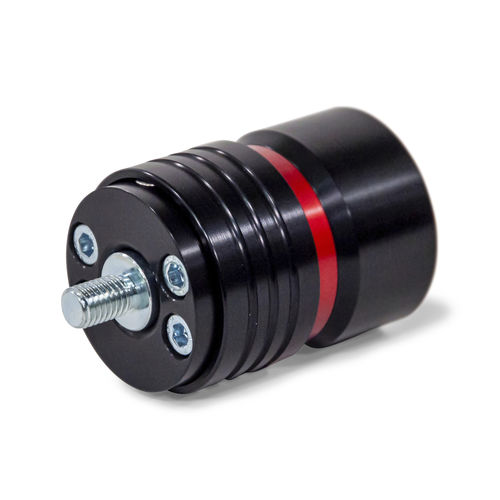

快速接头 GN 1050

钢快速断开式

GN 1050型快速接头使用螺柱GN 1050.1定位和连接部件，无需工具，可实现紧密和可重复的配合。对于需要不方便使用螺丝刀的重复机器设置或装配，快速接头可用于固定装置或生产线上，以有效地安装导轨、盖板或附加装置。 一个安全锁定按钮可以防止联轴器的意外打开。当按下按钮时，套筒可以沿轴向移动，以解锁插入内部凹槽的螺柱。同时，在外面可以看到一个红色的环，以指示解锁状态。 联轴器不传递任何扭矩。如果在同一个单元上使用多个联轴器，编码L可以用来补偿径向和轴向的偏移。如果需要，孔洞d3可以容纳气缸或凸轮点销，以定位联轴器。对于编码L，应用上的销孔必须按比例加大，以允许径向调整。 法兰GN 1050.2可作为联轴器和螺栓组装的附件，并提供额外的连接选项。
