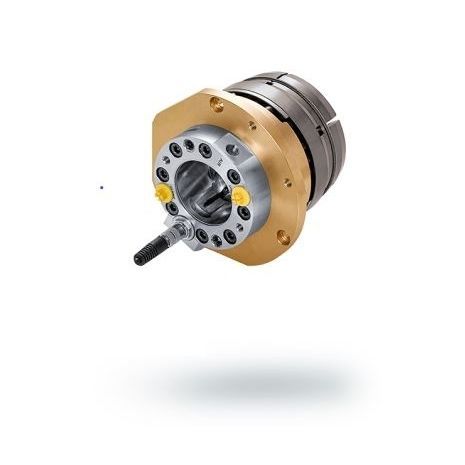

状态监控系统 MSU

电流位置测量

智能三合一监控解决方案 MSU是一套以传感器为基础的辅助系统，可集成至OTT-JAKOB松刀装置中，持续提高机床的可用性和效率。MSU的设计理念别具一格，在一个单元中结合了三种监控功能： 拉杆位置识别 松刀活塞位置检测 旋转接头中的泄漏检测（可选） 这些参数监控对于确保受控制造过程至关重要。在零件加工的同时即可获取测量数据，由此可了解关于当前实际机床状态的信息。这些数据可用于分析，以进行预测性维护或作出进一步决策。 安全的夹持与松刀进程 拉杆位置通过电子位移测量系统获得监控。通过拉杆上的靶环，此系统检测拉杆的精确位置，从而检测当前刀具位置。系统识别“已松开”、“刀具已夹紧”以及“无刀具夹持”三种夹持状态。这些信息可防止换刀器过早地从主轴上拆下刀具或机床在刀具（正确）夹紧之前启动主轴。 缩短等待时间 集成的活塞感测系统监控松刀活塞的位置，并确保其在加工过程中不会与旋转的机床部件接触。一旦活塞已经抵达安全的终端位置，便会向机床控制系统发送数字信号。此信号确保活塞处于“刀具已夹紧”状态，由此实现主轴释放，而无时间延迟。此外，活塞感测系统还可实现液压系统的节能与现代化改造。 工艺集成型泄漏检测 MSU松刀装置中可选装集成一部传感器，用于测量旋转接头中的泄漏流量。作为预警系统，传感器会在超过编程流量时触发信号。由此可有效保护主轴免受液体侵入。
