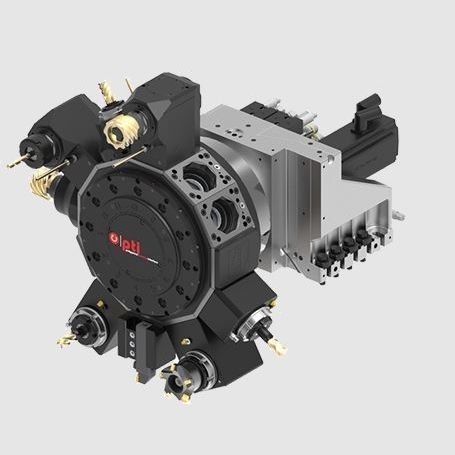

手动夹持单元 PTI

轴

标准化的车削界面 PTI（多角形车削接口）是一种创新的刀具接口，它将技术水平提高到了一个全新的水平，并使车削机床的旋转装置实现了标准化。该接口的主要设计特点是其八边形的多边形锥度，并带有平齐的配件。 有了PTI系統，靜態和從動刀具都用OTT-JAKOB的快速夾持系統夾住。该接口有用于冷却剂和密封空气的孔。还提供了一个用于数据和能量传输的接口，因此PTI也可以集成到工业4.0环境中。PTI有PTI42、PTI54和PTI65三种尺寸。 该PTI的开发是一个联合研究项目的一部分，OTT-JAKOB是该项目的主要参与者。最终的目标是实现轴、支架和联轴器的标准化。在成功推出市场后，为此所需的步骤目前正在进行。 優異的扭轉剛度和重複精度 多边形的锥度允许扭转力矩的形式锁定传输。这一设计特点也使得精确的重复定位成为可能。因此，不再需要手动调整工具。 最佳的弯曲刚度 由于采用了平头接头，PTI系统可以承受更高的弯矩。使用四个螺钉的夹持选项可以获得额外的弯曲刚度。 更快的工具更换 OTT-JAKOB的快速夾持系統在換刀時節省了大量時間，有效地降低了設備成本。刀具通过一个简单的螺丝，用一个扭矩扳手驱动来夹紧和松开。
