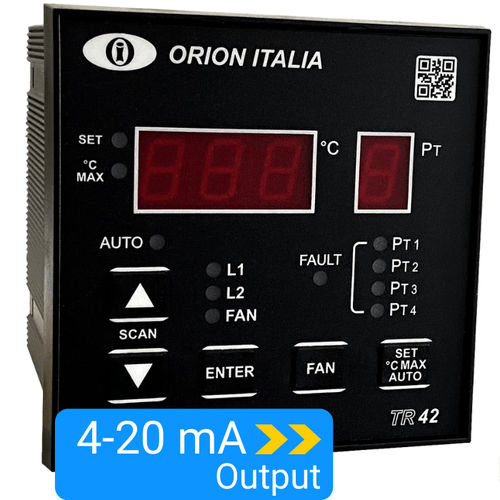

数字温控器 TR42AD

可编程用于变压器RS-485

带RS485 Modbus通讯的温控保护继电器。 温度应用保护继电器TR-42是作为树脂或空气绝缘三相MT变压器的重要附件而设计的，用于保护绝缘线圈和绕组免受危险的超温影响，并管理冷却风扇的干预。温度由3或4个Pt-100 DIN 43760温度传感器检测，其中3个位于变压器线圈中，第4个位于铁心上。 特点 - 显示4个热电阻的实际温度。 - 显示和存储每个热电阻的最高温度。 - 3个可编程的输出触点，从0°到220°C的1级、2级和FAN控制。 - 自动和 "始终开启 "风扇模式 - TR-42故障或PT 100断线报警。 - 每周自动启动风扇（轴承保护）。 - 绝缘的RS-485通信端口（仅TR-42C1型）。 沟通 在TR- 42中连接RS-485端口，在由监控设备(PC)控制的网络中具有通信功能。使用的协议是Modbus RTU。连接必须使用屏蔽的双绞线。 功能和信号 显示：在 "温度 °C"(3位数)的显示屏上可以观察温度值并进行设置；通过 "传感器"(1位数)的显示屏可以看到相应的铂金通道。 LED "SET/PROG"。如果 "亮"，表示用户正在查看SET模式。如果 "闪烁"，则表示用户处于程序模式。 LED"°C MAX"：如果 "开"，表示用户正在查看设置模式。如果 "on"，表示用户处于°C MAX模式。
