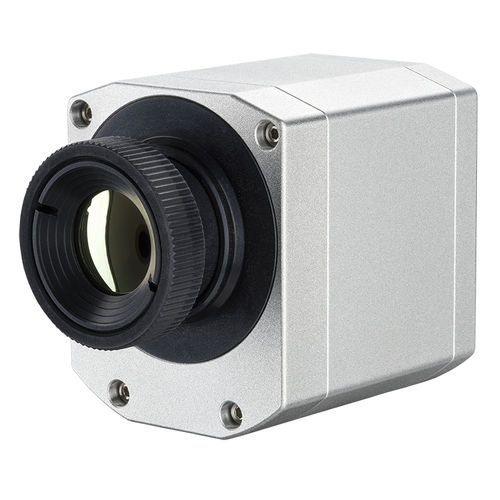

Optris PI 400i / PI 450i红外热像仪是同类产品中体积最小的热像仪。 测量速度为80 Hz,光学分辨率为382 x 288像素,可提供高速实时热成像。
PI450高分辨率红外热像仪,拥有40 mK高热灵敏度,特别适合用于检测极小温度差异,这使得它在产品质量控制和医疗预防是不可缺少的。
紧凑型高性能红外热像仪的工作温度范围为-20°C至900°C,最高可升级至1500°C。 它们可与可更换光学镜组、工业热成像仪设备一起交付,并配有广泛的免许可证热成像软件包。
重要规格
• 温度范围
-20 °C to 900 °C
(可选,最高温度1500 °C)
• 光谱范围:8 至 14 µm
• 帧率:80赫兹
• 起价3950欧元,软件
软件和 I/O接口
• 供货范围:
包括USB摄像头 1个镜头,
USB电缆(1米),
台式三脚架。
PIF电缆, 包括接线板(1米)
• 软件包optris PIX Connect。
• 坚固的运输箱
• 探测器 FPA, 非制冷 (17 µm x 17 µm)
• 光学分辨率 382 x 288像素
• 光谱范围:8 – 14 µm
• 温度范围
-20 °C…100 °C
0 °C…250 °C
150 °C…900 °C
• 扩展量程: 200 °C…1500 °C (option)
• 帧频 80赫兹/可切换至27赫兹
• 光学
18° x 14° FOV / f = 20 mm 或
29° x 22° FOV / f = 12.7 mm 或
53° x 38° FOV / f = 7.7 mm 或
80° x 54° FOV / f = 5.7 mm
• 热灵敏度(NETD):PI 400i:
75 mK,29° x 22° FOV / F = 0.9
75 mK,53° x 38° FOV / F = 0.9
75 mK,80° x 54° FOV / F = 0.9
0.1 K,18° x 14° FOV / F = 1.1
• PI 450i:
40 mK,29° x 22° FOV / F = 0.9
40 mK,53° x 38° FOV / F = 0.9
40 mK,80° x 54° FOV / F = 0.9
0.06 K,18° x 14° FOV / F = 1.1
• 系统精度(环境温度23±5°C):±2°C或±2%(以较大者为准)
• 环境降额:± 0.05 %/K 1)
• PC 接口:USB 2.0/可选 USB 转 GigE (PoE) 接口
• 工艺接口(PIF):
• 标准PIF: 0-10 V输入,数字输入(最大24V),0-10 V输出
• 工业PIF:2x 0-10 V输入,数字输入(最大24 V),3x 0-10 V输出,3x继电器(0-30 V/ 400 mA),故障安全继电器
• 环境温度(TAmb):
PI 400i: 0°C…50°C
PI 450i: 0°C…70°C
• 储存温度:
PI 400i: -40°C…70°C
PI 450i: -40°C…85°C
• 相对湿度:10 – 95 %,不凝结
• 外壳(尺寸/额定值): 46 x 56 x 68 – 77 mm(取决于镜头和聚焦位置)
/ IP 67 (NEMA 4)
• 重量:237 – 251克(取决于镜头)
• 冲击:IEC 60068-2-27 (25 G 和 50 G)
• 振动:
IEC 60068-2-6(正弦形)
• IEC 60068-2-64(宽带噪声)
• 三脚架安装: 1/4-20 UNC
• 电源:USB供电
