红外摄像机检测系统 GIS 450i G7

测量玻璃表面用于玻璃工业

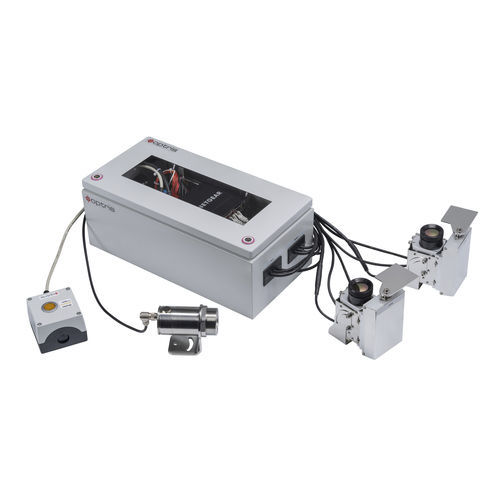

Optris的新型玻璃检测系统为低辐射玻璃生产中的温度测量提供了一种新方法。 低发射率玻璃给红外设备带来了巨大挑战，因为传统的红外设备是在生产过程中从上方测量玻璃板移出熔炉时的玻璃温度。 新型自下而上玻璃检测系统通过在钢化线下方安装两个红外成像仪来测量玻璃非镀膜高发射率侧的温度，从而解决了这一问题。 两个VGA成像器的组合，最大视场为111°，在最大4.3米的扫描宽度上实现了出色的1600像素扫描线分辨率。 超快的CTlaser 4M测温仪具有90微秒的曝光时间，与数字控制的镜头保护系统（DCLP）相结合，在玻璃破碎的情况下为两台红外摄像机提供可靠的保障。 重要规格 • 紧凑型自下而上系统，用于独立的涂层下部测量 • 集成超快玻璃破碎检测功能，结合数控镜头保护系统（DCLP） • 预装系统，便于在玻璃钢化炉上安装 • 玻璃面积计算 供货范围： 玻璃自下而上检测系统 • 90° 或 60° FOV 的 PI 640i G7 相机或 80° 或 53° FOV 的 PI 450i G7 相机。 • 2x 工业过程接口 • 带USB接口的CTlaser 4ML玻璃破碎传感器 • 2x DCLP快门系统，带成像仪安装支架 • 2x USB服务器千兆位 • 带电缆组（每组10米）和遥控盒的控制柜 • 软件包 • 100-230 V AC/ 24 V DC 电源，用于初始启动 技术细节: Optris PI 450i G7 / 640i G7 • 供货范围： 包括USB摄像头 1个镜头, USB电缆（1米）, 台式三脚架。 PIF电缆， 包括接线板（1米） 软件包optris PIX Connect。 坚固的户外运输箱(IP67) • 探测器: (FPA，未冷却) PI 450i G7: 17 µm x 17 µm PI 640i G7: 17 μm x 17 μm • 光学分辨率 PI 450i G7: 382 x 288像素 PI 640i G7: 640 x 480像素 • 光谱范围： 7.9 µm • 测量范围 150 °C至900 °C 200 °C至1,500 °C • 视力范围： 0 0 °C至250 °C • 帧速率: PI 450i G7: 80 Hz/可切换至27 Hz PI 640i G7: 32 Hz / 125 Hz @ 640 x 120 像素 • 光学器件（FOV）PI 450i G7: 53° x 38° FOV / f = 7,7 mm 或 80° x 54° FOV / f = 5.7 mm • 光学器件（FOV）PI 640i G7: 60° x 45° FOV / f = 10.5 mm 或 90° x 64° FOV / f = 7.7 mm • PI 450i G7：热灵敏度（NETD）在 Tobj=650 °C: 150 mK • PI 640i G7: Tobj= 650 °C 时的热灵敏度 (NETD)： 80 mK
