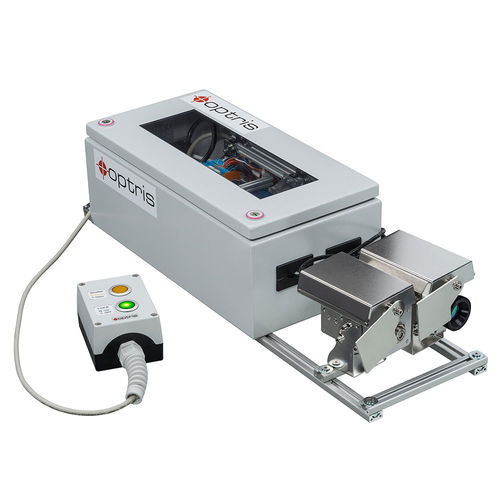

玻璃表面检测系统 GIS 640 R

FPA自动质量监督

使用新的玻璃检测系统，可以快速检测玻璃硬化过程中的温差，从而避免废品并提供自动质量监控。 自上而下的GIS 640 R系统通过自下而上的传感器进行温度测量，并对标准玻璃和低辐射玻璃进行自动发射率校正，专门用于玻璃钢化机的过程控制。 重要规格 • 避免数码控制镜片保护系统（DCLP） • 额外空气吹扫 • 玻璃面积计算 • 预装系统，便于在玻璃上安装 • 回火炉 • 自动扫描线调整--对失真不敏感 • PI 640i相机，60°或90°视场角 • 工业过程接口 • CT G5L基准传感器，带USB接口和校准证书 • 带相机和基准传感器安装支架的 DCLP 快门系统 • 千兆USB服务器 • 控制箱 • 电缆组件 • 遥控盒 • 软件包 • 100-230 V AC/ 24 V DC 电源，用于初始启动 Optris PI 640i的技术规格 • 探测器 FPA, 非制冷 (17 µm x 17 µm) • 光学分辨率 640×480像素 • 光谱范围：8 – 14 µm • 温度范围：-20 °C…100 °C 0 °C…250 °C 150 °C…900 °C • 扩展量程： 200 °C…1500 °C （option） • 帧频: 32 Hz • 光学 60° x 45° FOV / f = 10.5 mm 或 90° x 64° FOV / f = 7.7 mm • 热灵敏度（NETD）： 40 mK • 系统精度（环境温度23±5°C时）：±2°C或±2%。 • 环境降额：± 0.05 %/K 1) • 电脑接口： USB 2.0 • 工艺接口（PIF）： 标准PIF： 0-10 V输入，数字输入（最大24V），0-10 V输出 工业PIF：2x 0 – 10 V输入，数字输入（最大24 V）、 • 3x 0/4-20 mA输出，3x继电器（0 – 30 V/ 400 mA），故障安全继电器 • 环境温度 (TAmb)： 0°C…50°C • 储存温度：-40°C…85°C • 相对湿度：10 – 95 %，不凝结 • 外壳（尺寸/等级）： 46 mm x 56 mm x 90 mm / IP 67 (NEMA 4) • 重量：269 – 340克（取决于镜头） • 冲击：IEC 60068-2-27（25G和50G） • 振动：IEC 60068-2-6（正弦波形），IEC 60068-2-64（宽带噪声） • 三脚架安装： 1/4-20 UNC • 电源：USB供电
