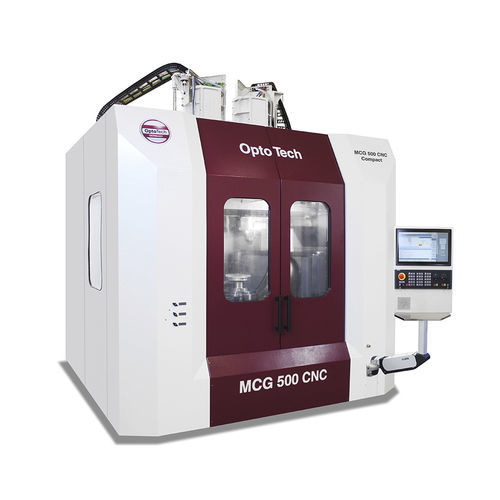

5轴CNC加工中心 MCG series

4轴立式钻孔

MCG 150 CNC 采用球面和非球面的粗磨和精磨的多轴概念。即使是和其他复杂形状也是可行的。 最多可达5个CNC轴和创新的刀具概念，使设备具有很大的灵活性 设备机体由铸铁制造，确保最高的刚性 1垂直工件主轴，2个垂直刀具主轴。工件轴与C轴相结合 有连接到 Taylor Hobson Form Talysurf, Mahr MarSurf, Mitutoyo测量系统及OptoTech车间用OWI XT 干涉仪和ASPH系列的接口 选配件：C轴，3D-测量探针，排气采集过滤系统，用于加工非球面和磨边和特殊应用，比如钻孔，切割和捞球 MCG 250 CNC Compact 5轴光学加工中心，用于平面，球面（镜片），非球面和光学自由曲面及定心，以及特殊部件的加工 有连接到 Taylor Hobson Form Talysurf, Mahr MarSurf, Mitutoyo测量系统及OptoTech车间用OWI XT 干涉仪和ASPH系列的接口 模块化组装，各种不同的升级，保证最大的变化性。 整个工作系统可以全部上线（MCG系列和MCP系列以及测量设备）。甚至自由曲面也可以通过设定数据进行精密修正。 选配件：第二个Z轴。也能对其他主轴进行设定 MCG 500 CNC Compact 5轴光学加工中心，用于平面，球面（镜片），非球面和光学自由曲面及定心，以及特殊部件的加工 有连接到 Taylor Hobson Form Talysurf, Mahr MarSurf, Mitutoyo测量系统及OptoTech车间用OWI XT 干涉仪和ASPH系列的接口 模块化组装，各种不同的升级，保证最大的变化性。 整个工作系统可以全部上线（MCG系列和MCP系列以及测量设备）。甚至自由曲面也可以通过设定数据进行精密修正。 选配件: 第二个Z轴; 刀具转换最多可达33把刀具; 采用Pallet charging 的工件转换装置; 也可以安装其他版本的工具轴(1. 垂直磨削轴, HSK-A 63工具 接口, 20.000 min-1; 2. 垂直磨削轴, HSK-A 63 工具接口, 15.000 min-1; 3. 垂直磨削轴, 主轴法兰连接, 2.800 min-1; 4. 水平精磨轴, 主轴法兰连接, 8.000 min-1)
