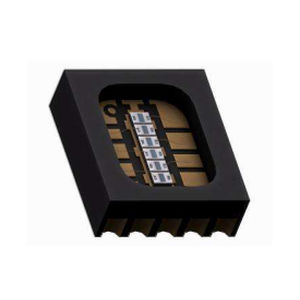

OIT15C-OIT15C-S
6 通道光电晶体管阵列 0.45mm
塑料 SMD 封装上的光学间距
OIT15C 由硅光电晶体管单片阵列组成。这些光电晶体管在背面基板上有一个共同的集电极,集电极与单个焊盘相连,每个发射极都可与特定焊盘相连。阵列的光学间距为 0.45 毫米,LCC 封装的电气间距为 1.10 毫米。每个元件的有效面积为 0.25 x 0.50 mm2。
该产品的优势在于:由于采用了单片结构和极其受控的微电子工艺,硅传感器具有高度的均匀性;由于在光电晶体管区域沉积了抗反射涂层,信号具有高度的稳定性和高光学响应性。
封装材料是一种透明的环氧树脂材料,具有高硬度和高光学性能(在 300-900nm 范围内透过率接近 100%)。S 版采用了另一种硬度较低的硅基封装材料,以达到更宽的温度范围。
为了优化成本和编码器空间,其尺寸减至最小。两个参考标记可用于准直器的精确定位。
应用领域
光栅
增量式编码器
光学接收器
控制器/驱动器
光传感器
特点
硅单元均匀度高
更小的光学间距,更宽的有效区域
高透明度树脂
增益高
尺寸极小
用于精确安装的基准点
---
