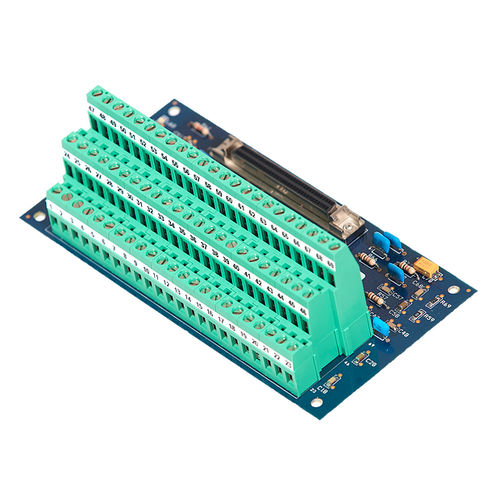

连接模块 IO68

IO68 通过 68 引脚的标准 SCSI-3 型电缆直接连接 PC78、PCIx 和 UMX，这将使成本保持在最低限度。 它提供两种版本：IO68-M 用作标准分组模块，与任何 PC78、PC68、PCIx 或 UMX 一起使用；IO68-I 用作 IO 信号分组模块，当与 Px6IO PC68 系列扩展模块一起使用时，用作 IO 信号分组模块。 支持的控制器：PC78（仅限 IO68-M）、PC68、PCIx 和 UMX（仅限 IO68-M） 特点： -包含螺丝端子，而不 是 D-Sub 连接器-IO68-M 配备了适用于高 EMI 环境的噪声抑制电路 -IO68-M 和 IO68-I 均具有上拉电阻器，以减轻 连接外部设备，期待来自运动控制器的图腾极 TTL 信号 -IO68-M 兼容 PC78、PC68、UMX 和 PCIx 系列控制器 -连接器块高度约为 2" -从电路板到电缆顶部的间隙尺寸，包括弯曲 半径约为 4.5 英寸
