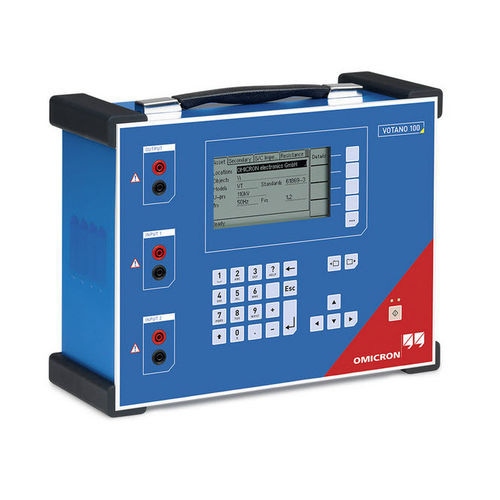

电压测试设备 VOTANO 100

电阻电动性能

电压互感器的测试、校准和评估 VT和CVT精密测试 VOTANO 100 是业内首款提供高准确度电压互感器测试功能的便携式装置 (15 kg/33 lbs)， 不仅可以进行电气性能检查，还可以进行等级验证和校准。 该装置可以对所有类型的电磁式电压互感器 (VT) 和电容式电压互感器 (CVT) 执行快速测试，从而实现保护和计量目的。 其采用轻量化设计，非常适合在电网系统中进行现场测试和校准。无论是制造商还是测试实验室用户，都可以在生产场地和测试/开发实验室使用 VOTANO 100。 VBO2 升压器可以在比率测量期间提供测试电压。其集成式切换箱可以在必要的测试序列之间进行自动切换。 VOTANO 100 的工作原理 采用基于等效模型的测试方法 该方法与 OMICRON 的 CT Analyzer 所用的方法类似 将低测试信号注入 CT/CVT 的二次侧 确定 CT/CVT 的等效电路参数 确定 CT/CVT 的所有相关性能参数 显示 CT/CVT 的所有相关参数，及其在不同电流和负载以及有载和无载二次绕组下的准确度 按照选定标准评估 CT/CVT 主要特性 电压互感器测试 (VT/CVT)： 检查 VT 和 CVT 的电气性能 检查 VT 和 CVT 的状态 对 CVT 进行基本状态评估 进行比率、相位、极性、电容率等测试 另外，还可以用于进行电压互感器准确度验证和校准 (VT/CVT)： 根据 IEC、IEEE 标准验证准确度等级 对最高达到额定电压和电压因数达到 1.9 的 VT/CVT 进行测试 等级评估 VT 和 CVT 的准确度等级分别高达 0.1 和 0.2
