蝶阀 ITEM 38 series
手动控制液体食物和饮料用

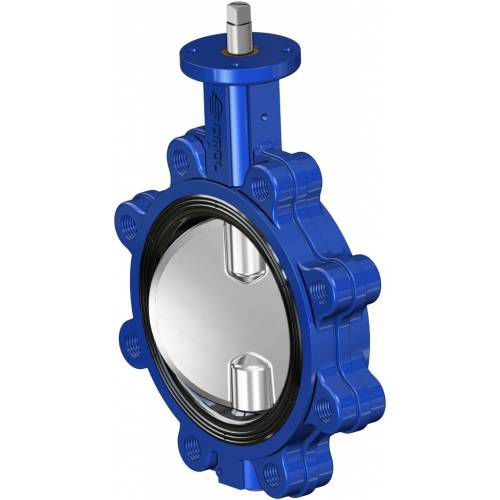

蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用 - 图像 - 2
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用 - 图像 - 3
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用 - 图像 - 4
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用 - 图像 - 5
蝶阀 - ITEM 38 series - OMAL Spa/欧玛尔 - 手动 / 控制 / 液体食物和饮料用 - 图像 - 6
添加到我的收藏夹
添加到产品对比表


产品规格型号

种类
蝶形
驱动类型
手动
功能
控制
介质
液体食物和饮料用
阀体
吊耳, 铸铁, 青铜, 铝制
应用
石油工业, 工业用途, 化工, 用于涡轮, 用于机床, 食品工业, 用于制药业, 用于天然气工业, 供电线用, 用于造纸业, 用于水处理, 用于矿产工业, 海洋应用, 用于船舶建造, 用于汽车
其他特性
ISO, ATEX
通径

最少: 40 mm
(1.575 in)

最多: 300 mm
(11.811 in)

压力

最少: 10 bar
(145 psi)

最多: 16 bar
(232.1 psi)

温度

最少: -25 °C
(-13 °F)

最多: 190 °C
(374 °F)

产品介绍

1. EN ISO 5211标准化阀头 易于与任何驱动器耦合 2.轴上的三个导向衬套 轴与主体完美对准,即使在高压下也可避免振动 减少轴与主体之间的摩擦 3.刚性环上的硫化密封 垫片在使用过程中变形较小 密封件的组装/拆卸便于任何维护 组装过程中垫片在法兰之间不变形 成型阶段的尺寸精度更高 4. 2件式轴,无紧固件 便于进行任何维护的镜头的组装/拆卸 与单轴阀相比,由于阀瓣的中心部分更薄,因此具有更高的Kv 5.镜面抛光的周长 更好的密封和更少的垫圈磨损 圆盘和垫圈之间的摩擦较小,因此扭矩较小 材料种类繁多 在不同应用上使用的可能性 通过ATEX认证 允许安装在潜在爆炸性环境中 通过PED认证 完全符合压力设备的欧洲安全标准 常规参数: OMAL精心研究并制造的蝶阀分为Wafer和Lug系列,尺寸介于DN40~DN600之间(Lug DN300),可应对各工业领域中的绝大多数应用需求。 满足UNI EN593的常规要求; 满足EN558-20系列的标准化阀轴; 密封件满足EN 12266-1等级A的规定,压差可达16bar。 借助硫化工艺使弹性体覆盖在硬质支撑环上形成的半刚性整体密封件。 密封件的几何构造能够更佳地贴合阀体,且法兰密封件无需额外增加元件。法兰的紧固度不会影响阀门的驱动扭矩和运行状态。 蝶阀的边缘抛光处理可以增强密封性,降低操纵扭矩的同时显著降低密封件的磨损。 阀轴引导套。 阀轴-蝶板之间的接合采用无紧固件(螺栓、螺钉、销钉等)的双轴连接,可减少磨损和破损风险。此外,这一结构亦简化了拆解维护或清洁的流程。 阀门颈采用EN ISO5211标准化方案,可连接任意类型的驱动装置(气动、电动和手动等)。 所有组件均经过合理适配,确保阀门可以完全兼容工业处理过程中使用的流体。 《产品目录》中所列示的产品数据和参数可能因后续的技术优化而发生改变,恕不另行告知且不受到供应合同的约束
