蒸汽辐射板(vaporad steam radiant panels)用于为特别注重防火的工业或民用建筑供暖。
该系统能够完全满足必须静音运行且不引起空气流动的要求,既能为大空间供暖,也能为小空间供暖。
由于没有空气流动,减少了热分层,因此运行成本特别合理。
与使用热水加热的面板相比,蒸汽面板能产生更大的热量输出,并确保每个辐射表面能产生更多的扩散热量。
优点
高度节能
-与使用热空气的设备相比,节能 40
-耗电 95
无空气流动(-100)
无噪音(-100)
火灾风险环境的理想解决方案
示意图
由于矢量流体是温度为 110°C 的蒸汽,因此与使用热水的面板相比,VAPORAD 面板可节省约 30% 的总辐射面积。
辐射板
回流冷凝管
真空控制装置
蒸汽输送管

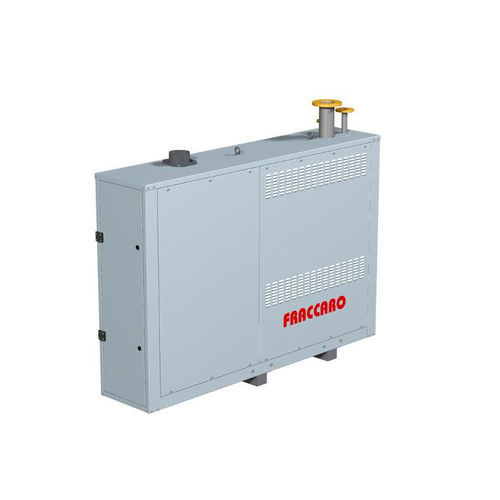

蒸汽发生器
与用热水加热的辐射板相比,蒸汽板的热量输出更大,并能保证每个辐射表面的散热量更大。
该系统由蒸汽生产锅炉、输送和回流管道、辐射板以及将超标空气排出回路的真空控制装置组成。
水路是封闭的,真空密封;在这种情况下,蒸汽可以在水路内自然循环,而无需像水系统那样使用水泵。
蒸汽将热量传递给辐射板,表面温度达到 105°C。释放热能后,蒸汽冷凝并返回锅炉。
---
