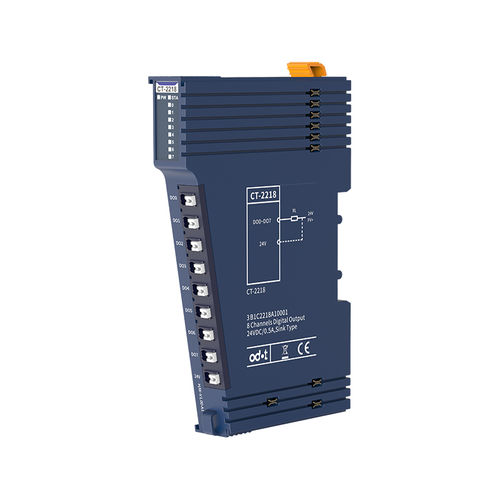

模块特点
模块支持 8 通道数字输出,输出电压为 0VDC,输出低电平有效。
模块可驱动现场设备(继电器、电磁阀等)。
模块内部总线和现场输出由光耦隔离。
模块带有 8 个数字输出通道 LED 指示灯。
模块具有热关断和短路保护功能。
一般参数
功耗 - Max.64mA@5.0VDC
隔离 - I/O 至内部总线:光耦隔离(3KVrms)
现场电源 - 标称:24VDC,范围:20.4-28.8VDC
接线 - 最大:AWG 18
最小:AWG 24AWG 24
安装 - 35 毫米 DIN 导轨
尺寸:115*14*75 毫米
重量 - 65 克
抗振性 - 符合 IEC 61131-2 和 EC 60068-2-6 标准
抗冲击性 - 符合 IEC 61131-2 和 IEC 60068-2-27 标准
EMC 性能 - 符合 IEC 61131-2 和 IEC 61000-4 标准
环境规格
水平安装工作温度 - 35℃~70℃
垂直安装工作温度 - 35℃~60℃
相对湿度 - < 95%RH (无结露)
存储温度 - -40℃~85℃
存储湿度 - < 95%RH(无冷凝现象)
制造测试温度 - -40℃~75℃
防护等级 - IP20
输出参数
通道数 - 8 通道
LED 指示灯 - 8 通道输出 LED 指示灯
额定电流 - 单通道输出:Max.1000mA
模块总输出:最大 4A/8 通道
泄漏电流 - 最大值:3uA
输出阻抗 - < 200mΩ
输出延迟 - 关到开:最长 50us
开到关:最大 300us
保护功能 - 过温关断:典型值 135℃
过流保护:典型值 3A
短路保护:支持
负载类型 - 一般用途和电阻,先导负载
---
